Οικονομιστής σωλήνα σερπαντίνας υψηλής πίεσης με πιστοποίηση ASME για βιομηχανικό λέβητα
Product Details
| Υλικό: | Ατσάλι από ανοξείδωτο χάλυβα, χάλυβα άνθρακα, κράμα χάλυβα | Πεδίο πίεσης: | Μέχρι 5000 PSI |
|---|---|---|---|
| Χρώμα: | Προσαρμοσμένο | Σχήμα: | U bend, Straight, Coil, Snake Tube |
| Εφαρμογή: | Κεφάλαια για την εκτίμηση των επιπτώσεων της ενέργειας | Υπερβολικό: | 1.5 έως 1500 mm |
| Επισημαίνω |
Επιστοποιημένη από την ASME περιέλιξη εξοικονόμου,Βιομηχανικός λέβητας με σέρπεντινικό σωλήνα,περιστροφή εξοικονόμησης υψηλής πίεσης |
||
Product Description

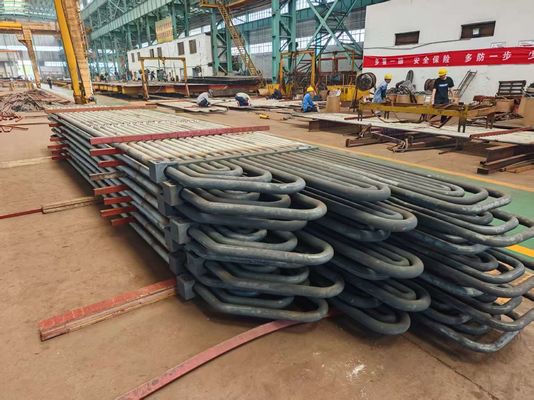

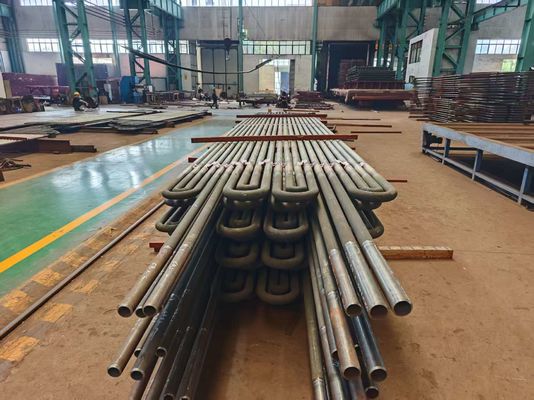

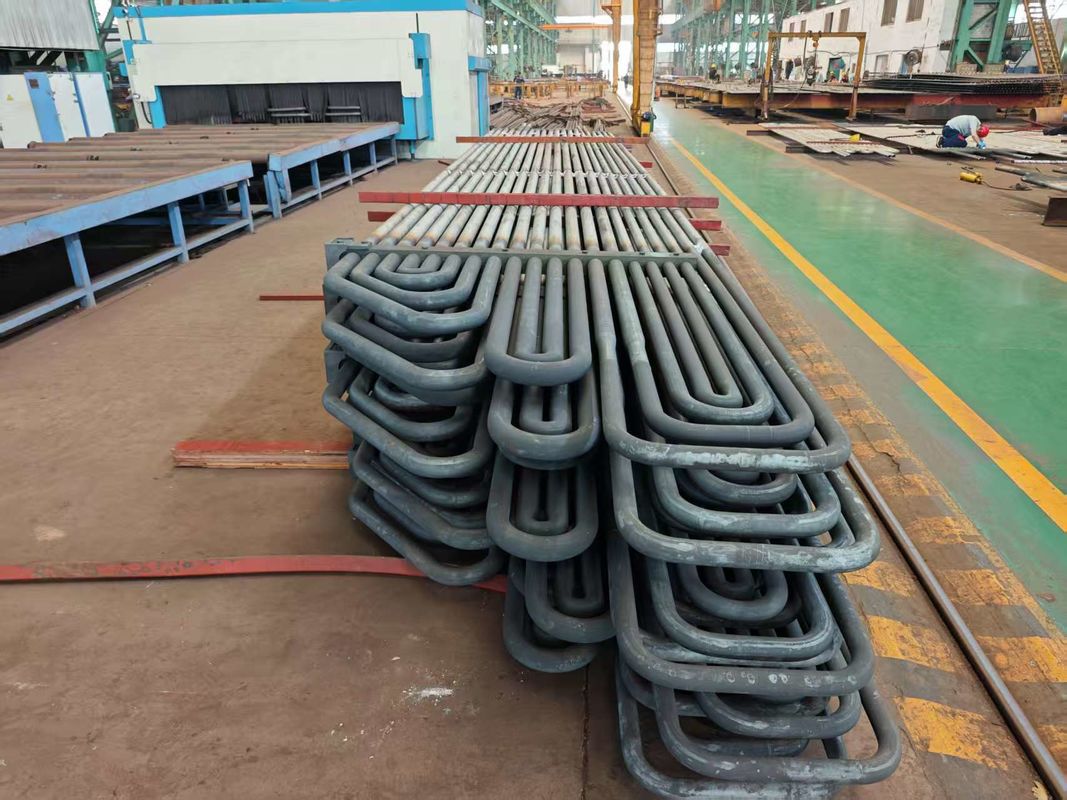

Σωλήνας Οικονομιστή Υψηλής Πίεσης ASME Certified Σερπαντίνας για Βιομηχανικό Λέβητα
Τι προβλήματα μπορεί να προκύψουν στους σωλήνες σερπαντίνας;
Δόνηση που προκαλείται από τη ροή, διάβρωση-διάβρωση και ρωγμές από θερμική καταπόνηση.
Εισαγωγή Προϊόντος
Hua Dong Energy Technologyασχολείται με ανοξείδωτο χάλυβα ωστενίτη, χάλυβα κράματος νικελίου (Hastelloy, Monel, Inconel, Incoloy) απρόσκοπτο και συγκολλημένο σωλήνα και σωλήνα ήδη πάνω από 35 χρόνια, κάθε χρόνο πουλάει πάνω από 50000 τόνους χαλύβδινων σωλήνων και σωλήνων. Ο πελάτης μας καλύπτει ήδη περισσότερες από 45 χώρες, όπως Ιταλία, Ηνωμένο Βασίλειο, Γερμανία, ΗΠΑ, Καναδά, Χιλή, Κολομβία, Σαουδική Αραβία, Ρωσία, Κορέα, Σιγκαπούρη, Αυστραλία, Πολωνία, Γαλλία, .... Και η εταιρεία και το εργοστάσιο του ομίλου μας έχουν ήδη εγκριθεί από:ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
Σωλήνας U-Bendχρησιμοποιούνται ευρέως σε συστήματα εναλλάκτη θερμότητας. Εξοπλισμός εναλλάκτη θερμότητας με βάση
Οι απρόσκοπτοι ανοξείδωτοι σωλήνες U και ο συγκολλημένος ανοξείδωτος σωλήνας U είναι απαραίτητοι σε στρατηγικά σημαντικούς και κρίσιμους τομείς --- Λέβητας, εναλλάκτης θερμότητας, πυρηνική και πετροχημική μηχανική.
Η Hua Dong Energy Technology άρχισε να παράγει σωλήνες σερπαντίνας από το 1985, μέχρι τώρα έχει ήδη προμηθεύσει περισσότερα από
300.000 τόνους χαλύβδινων σωλήνων σερπαντίνας σε πάνω από 30 χώρες.
Βαθμός χάλυβα:
| Φερρίτης | Ωστενίτης | Duplex | Super Duplex | Κράματα Ni | Τιτάνιο |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Σωλήνες άλλων κραμάτων και βαθμών χάλυβα μπορούν να παραχθούν κατόπιν συμφωνίας.
Ο σωλήνας U-Bend συμμορφώνεται με τα ακόλουθα πρότυπα:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Τεχνικές απαιτήσεις:
Ευθείς σωλήνες Τυπική προδιαγραφή για κάμψη:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, κ.λπ.
Σήμανση:Πριν από την κάμψη με μηχανή σήμανσης σε όλο το μήκος του σωλήνα (τμήμα κάμψης μετά από θερμική
Επεξεργασία χωρίς σήμανση)
Σημείωση:Η σήμανση είναι επίσης δυνατή μετά την κάμψη στα ευθύγραμμα μέρη του σωλήνα U-Bending.
Σωλήνες U-Bend:
-TEMA RCB 2.31 Πρότυπο της Ένωσης Κατασκευαστών Σωληνωτών Εναλλάκτη (9η Έκδοση).
-ASTM A688/ASME SA688 Τυπική προδιαγραφή για συγκολλημένους σωλήνες από ανθεκτικό στη διάβρωση ωστενίτη
Βαθμός χάλυβα σχεδιασμένος για λέβητες νερού τροφοδοσίας.
-ASTM B163/ASME SA163 Τυπικές τεχνικές απαιτήσεις για σωλήνες νικελίου και κράματος νικελίου για
Συμπυκνωτές και εναλλάκτες θερμότητας.
-Προδιαγραφές πελατών.
Ακτίνα κάμψης: Από 1,5*OD (Εξωτερική διάμετρος) έως 1500mm
Κατά την παραγγελία σωλήνων με ακτίνα μικρότερη ή ίση με 1,5*OD, είναι απαραίτητο να συμφωνηθεί η ακρίβεια των γεωμετρικών.
Ευθείς σωλήνες Μέγιστο μήκος: (Πριν από την κάμψη): 35000 mm.
Μήκος ποδιού: Ελάχιστο 1 μέτρο, Μέγιστο 16500 mm (Για μέγιστο R=1500mm)
Σημείωση: Άλλα μεγέθη είναι διαθέσιμα κατόπιν συμφωνίας.
Θερμική επεξεργασία: Ανακούφιση από την καταπόνηση μετά την U-Bending (περιοχή κάμψης συν 300MM για κάθε πόδι).
Υδροστατική δοκιμή μετά την U κάμψη: Μέγιστη πίεση δοκιμής 600 Bar, εμβάπτιση 10 δευτ. Με
Απομεταλλωμένο νερό. Καθαρισμός πεπιεσμένου αέρα μετά την υδροδοκιμή.
Συσκευασία: Σε ισχυρά ξύλινα κουτιά κατάλληλα για μεταφορά, προ-απολυμανμένα, με τις αντίστοιχες διαστάσεις για
κάθε μήκος σωλήνα, ακτίνα, διάμετρο, σύμφωνα με τις απαιτήσεις PO, καθώς και τυλιγμένα σε πολυαιθυλένιο
με μαλακά πλαστικά καπάκια και στα δύο άκρα του σωλήνα.
Συμπληρωματικές δοκιμές:Εκτός από τις παραπάνω δοκιμές, πραγματοποιούμε επίσης συμπληρωματικές δοκιμές στα κατασκευασμένα προϊόντα. Οι δοκιμές που διεξάγονται στο πλαίσιο αυτό περιλαμβάνουν:
|
· Δοκιμή ρευμάτων Eddy · Δοκιμή O.P · Δοκιμή ακτινογραφίας |
· Δοκιμή διάβρωσης · Μικροδοκιμή · Μακροδοκιμή |
· Δοκιμή IGC · Υπερηχητική δοκιμή · Δοκιμή διείσδυσης υγρού |
Μερικές από τις ποιοτικές δοκιμές που πραγματοποιούμε περιλαμβάνουν:
| Δοκιμή διάβρωσης | Διεξάγεται μόνο όταν ζητηθεί ειδικά από τον πελάτη |
| Χημική ανάλυση | Δοκιμή που γίνεται σύμφωνα με τα απαιτούμενα πρότυπα ποιότητας |
| Καταστροφικές / Μηχανικές δοκιμές | Εφελκυσμός | Σκληρότητα | Επίπεδωση | Φλάντζα |
| Δοκιμές αντίστροφης κάμψης και Re. flat | Διεξάγεται σε πλήρη συμμόρφωση με τα σχετικά πρότυπα & ASTM A-450 και A-530, γεγονός που εξασφαλίζει απρόσκοπτη διαστολή, συγκόλληση και χρήση στο τέλος των πελατών |
| Δοκιμή ρευμάτων Eddy | Γίνεται για την ανίχνευση ομοιογενειών στην υποεπιφάνεια χρησιμοποιώντας το Digital Flaw-mark Testing System |
| Υδροστατική δοκιμή | 100% Υδροστατική δοκιμή που πραγματοποιείται σύμφωνα με τα πρότυπα ASTM-A 450 για τον έλεγχο διαρροής σωλήνων και η μεγαλύτερη πίεση που μπορούμε να υποστηρίξουμε είναι 20Mpa/7s. |
| Δοκιμή αέρα υπό πίεση | Για να ελέγξετε τυχόν ενδείξεις διαρροής αέρα |
| Οπτική επιθεώρηση | Μετά την παθητικοποίηση, κάθε μεμονωμένο μήκος σωλήνων και σωλήνων υποβάλλεται σε διεξοδική οπτική επιθεώρηση από εκπαιδευμένο προσωπικό για την ανίχνευση επιφανειακών ατελειών και άλλων ατελειών |
