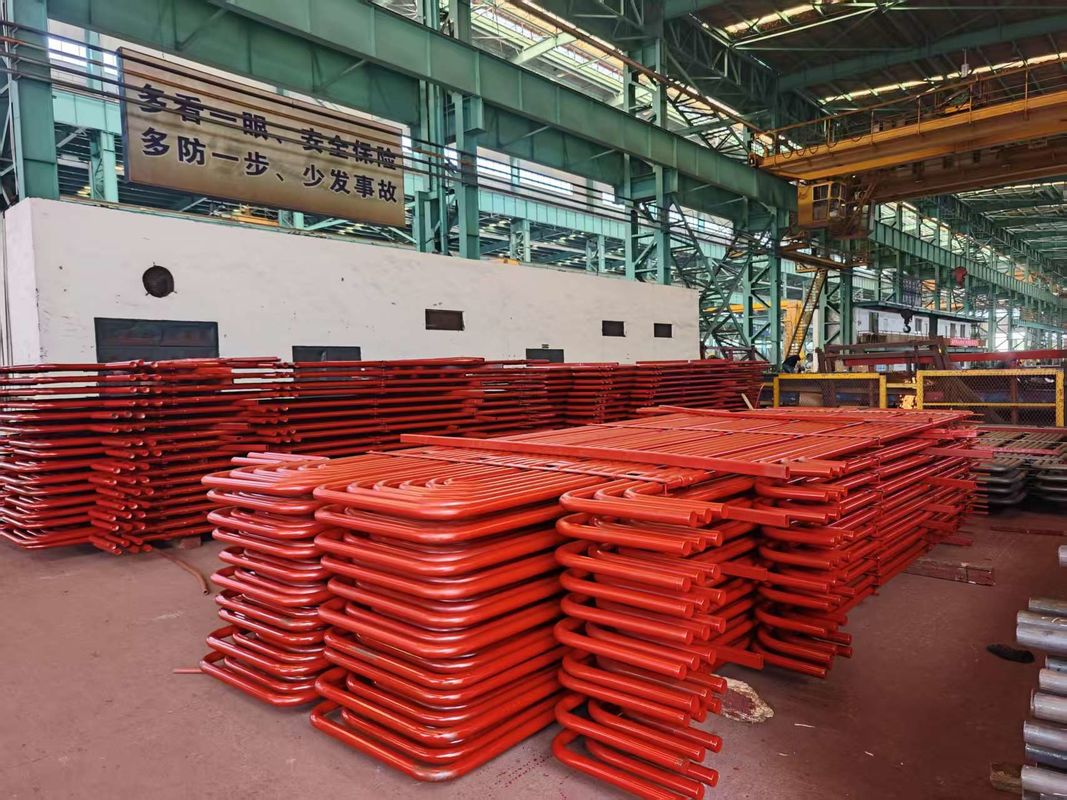

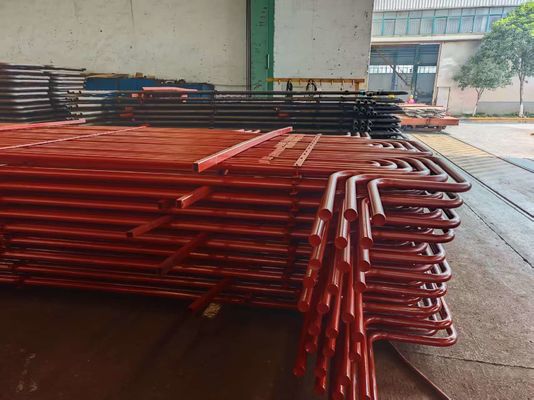

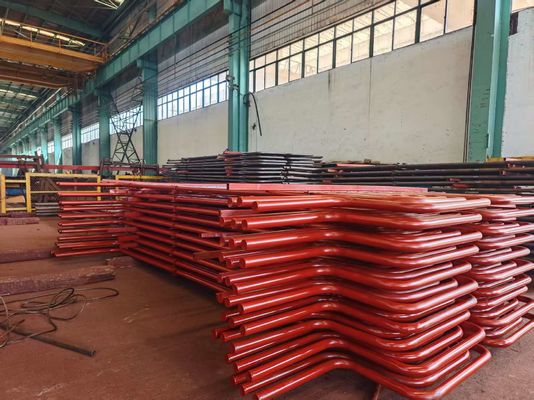

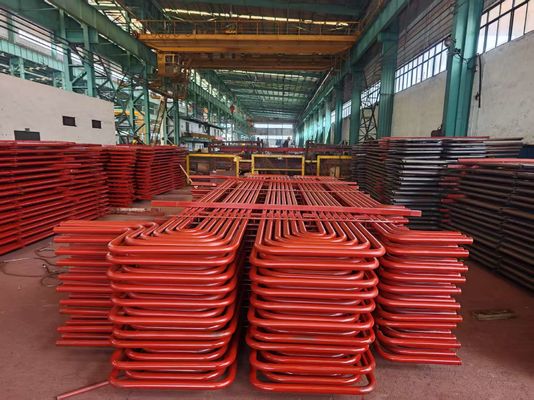

ASME SA192 Σερπεντίνιο σωλήνα για κάμψη σπείρας υπερθέρμανσης με εξατομικευμένες προδιαγραφές
Product Details
| Υλικό: | Ατσάλι από ανοξείδωτο χάλυβα, χάλυβα άνθρακα, κράμα χάλυβα | Χρώμα: | Προσαρμόσιμη |
|---|---|---|---|
| Σχήμα: | U bend, Straight, Coil, Snake Tube | Εφαρμογή: | Κεφάλαια για την εκτίμηση των επιπτώσεων της ενέργειας |
| Υπερβολικό: | 1.5 έως 1500 mm | Τελεία: | Επεξεργασμένα, με σχήμα πέλματος |
| Επισημαίνω |
Σωλήνας ελικοειδούς σχήματος ASME SA192,Σωλήνας κάμψης πηνίου υπερθερμαντήρα,Προδιαγραφές σωλήνα ελικοειδούς σχήματος κατά παραγγελία |
||
Product Description
ASME SA192 Σωλήνας Σερπαντίνας για Κάμψη Πηνίου Υπερθερμαντήρα με Προσαρμοσμένες Προδιαγραφές
Τι υλικά χρησιμοποιούνται για τους σωλήνες σερπαντίνας;
Τυπικά ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή κράματα χαλκού ανάλογα με την εφαρμογή.
Τεχνικές Απαιτήσεις:
Τυπική Προδιαγραφή Ευθύγραμμων Σωλήνων για Κάμψη:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, κ.λπ.
Σήμανση: Πριν την Κάμψη με Μηχανή Σήμανσης σε Όλο το Μήκος του Σωλήνα (Κυρτό Τμήμα Μετά από Θερμική Επεξεργασία Χωρίς Σήμανση)
Σημείωση: Η σήμανση είναι επίσης δυνατή Μετά την Κάμψη στα Ευθύγραμμα Μέρη του Σωλήνα U-Bending.
Σωλήνες U-Bend:
-Πρότυπο TEMA RCB 2.31 της Ένωσης Κατασκευαστών Σωληνωτών Εναλλάκτη (9η Έκδοση).
-ASTM A688/ASME SA688 Τυπική Προδιαγραφή για Συγκολλημένους Σωλήνες από Αυστενιτικό Ανθεκτικό στη Διάβρωση Χάλυβα Βαθμού Σχεδιασμένου για Λέβητες Νερού Τροφοδοσίας.
-ASTM B163/ASME SA163 Τυπικές Τεχνικές Απαιτήσεις για Σωλήνες από Νικέλιο και Κράμα Νικελίου για Συμπυκνωτές και Εναλλάκτες Θερμότητας.
-Προδιαγραφές Πελάτη.
Ακτίνα Κάμψης: Από 1,5*OD (Εξωτερική Διάμετρος) έως 1500mm
Κατά την Παραγγελία Σωλήνων με Ακτίνα μικρότερη ή ίση με 1,5*OD, Είναι Απαραίτητο να Συμφωνηθεί η Ακρίβεια των Γεωμετρικών.
Μέγιστο Μήκος Ευθύγραμμων Σωλήνων: (Πριν την Κάμψη): 35000 mm.
Μήκος Σκέλους: Ελάχιστο 1 Μέτρο, Μέγιστο 16500 mm (Για Μέγιστο R=1500mm)
Σημείωση: Άλλα μεγέθη είναι Διαθέσιμα κατόπιν Συμφωνίας.
Θερμική Επεξεργασία: Απαλλαγή από Τάσεις Μετά την U-Κάμψη (Περιοχή Κάμψης συν 300MM Για Κάθε Σκέλος).
Υδροστατική Δοκιμή Μετά την U Κάμψη: Μέγιστη Πίεση Δοκιμής 600 Bar, Εμβάπτιση 10 Δευτ. Με
Απιονισμένο Νερό. Καθαρισμός με Συμπιεσμένο Αέρα Μετά την Υδροδοκιμή.
Συσκευασία: Σε Ισχυρά, κατάλληλα για μεταφορά, προ-υποκαπνισμένα ξύλινα κιβώτια των αντίστοιχων διαστάσεων για
κάθε μήκος σωλήνα, ακτίνα, διάμετρο, σύμφωνα με τις απαιτήσεις PO καθώς και τυλιγμένα σε πολυαιθυλένιο
με μαλακά πλαστικά καπάκια και στα δύο άκρα του σωλήνα.
Το Σωλήνας Σερπαντίνας Συμμορφώνεται με τα ακόλουθα πρότυπα:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Μερικές από τις ποιοτικές δοκιμές που πραγματοποιούνται από εμάς περιλαμβάνουν:
| Δοκιμή Διάβρωσης | Διεξάγεται μόνο όταν ζητηθεί ειδικά από τον πελάτη |
| Χημική Ανάλυση | Δοκιμή που γίνεται σύμφωνα με τα απαιτούμενα πρότυπα ποιότητας |
| Καταστροφικές / Μηχανικές Δοκιμές | Εφελκυσμός | Σκληρότητα | Επίπεδωση | Φλόγα | Φλάντζα |
| Δοκιμές αντίστροφης κάμψης και Re. flat | Διεξάγονται σε πλήρη συμμόρφωση με τα σχετικά πρότυπα & ASTM A-450 και A-530, γεγονός που εξασφαλίζει απρόσκοπτη διαστολή, συγκόλληση & χρήση στο τέλος των πελατών |
| Δοκιμή Ρευμάτων Eddy | Γίνεται για την ανίχνευση ομοιογενειών στην υποεπιφάνεια χρησιμοποιώντας το Digital Flaw-mark Testing System |
| Υδροστατική Δοκιμή | 100% Υδροστατική Δοκιμή που πραγματοποιείται σύμφωνα με τα πρότυπα ASTM-A 450 για τον έλεγχο διαρροής σωλήνων και η μεγαλύτερη πίεση που μπορούμε να υποστηρίξουμε είναι 20Mpa/7s. |
| Δοκιμή Αέρα Υπό Πίεση | Για να ελέγξετε τυχόν ενδείξεις διαρροής αέρα |
| Οπτική Επιθεώρηση | Μετά την παθητικοποίηση, κάθε μεμονωμένο μήκος σωλήνων & σωλήνων υποβάλλεται σε ενδελεχή οπτική επιθεώρηση από εκπαιδευμένο προσωπικό για την ανίχνευση επιφανειακών ατελειών & άλλων ατελειών |
Βαθμός Χάλυβα:
| Φερρίτης | Ωστενίτης | Duplex | Super Duplex | Κράματα Ni | Τιτάνιο |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Σωλήνες από άλλα κράματα και ποιότητες χάλυβα μπορούν να παραχθούν κατόπιν συμφωνίας.
Συμπληρωματικές Δοκιμές : Εκτός από τις παραπάνω δοκιμές, πραγματοποιούμε επίσης συμπληρωματικές δοκιμές στα κατασκευασμένα προϊόντα. Οι δοκιμές που διεξάγονται στο πλαίσιο αυτό περιλαμβάνουν:
|
· Δοκιμή Ρευμάτων Eddy · Δοκιμή O.P · Δοκιμή Ακτινογραφίας |
· Δοκιμή Διάβρωσης · Μικροδοκιμή · Μακροδοκιμή |
· Δοκιμή IGC · Υπερηχητική δοκιμή · Δοκιμή Διείσδυσης Υγρού |
Η Hua Dong Energy Technology άρχισε να παράγει σωλήνες σερπαντίνας από το 1985, μέχρι τώρα έχει προμηθεύσει περισσότερους από 300.000 τόνους χαλύβδινους σωλήνες σερπαντίνας σε περισσότερες από 30 χώρες.
Η Hua Dong Energy Technology ασχολείται με ανοξείδωτο χάλυβα αυστενίτη, χάλυβα κράματος νικελίου (Hastelloy, Monel, Inconel, Incoloy) απρόσκοπτους και συγκολλημένους σωλήνες και σωλήνες ήδη για περισσότερα από 35 χρόνια, κάθε χρόνο πουλάει περισσότερους από 50000 τόνους χαλύβδινων σωλήνων και σωλήνων. Ο πελάτης μας καλύπτει ήδη περισσότερες από 45 χώρες, όπως Ιταλία, Ηνωμένο Βασίλειο, Γερμανία, ΗΠΑ, Καναδά, Χιλή, Κολομβία, Σαουδική Αραβία, Ρωσία, Κορέα, Σιγκαπούρη, Αυστραλία, Πολωνία, Γαλλία, .... Και η εταιρεία και το εργοστάσιο του ομίλου μας έχουν ήδη εγκριθεί από: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
