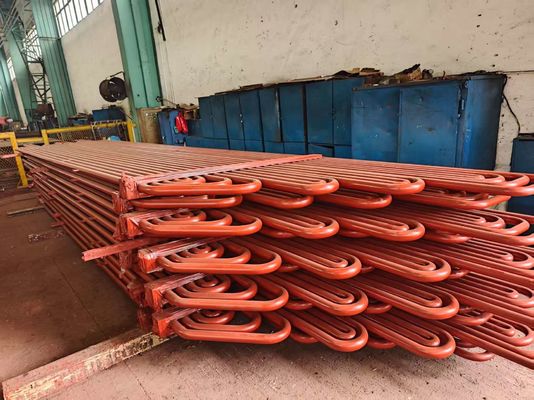

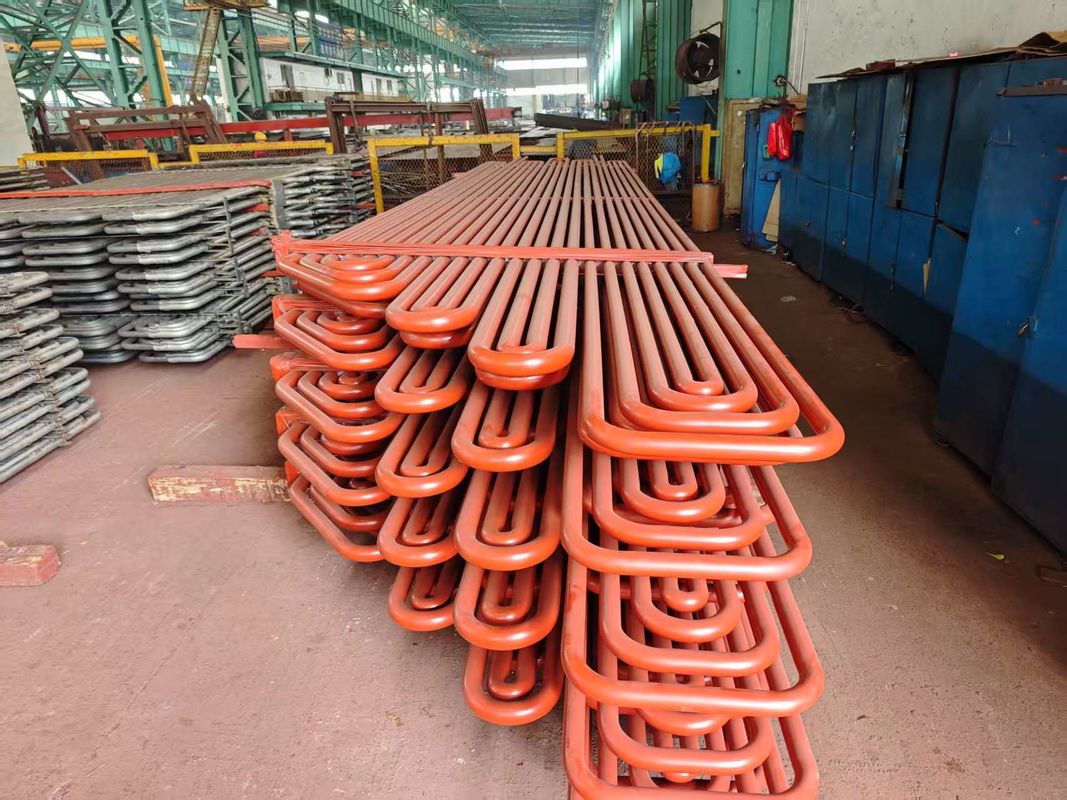

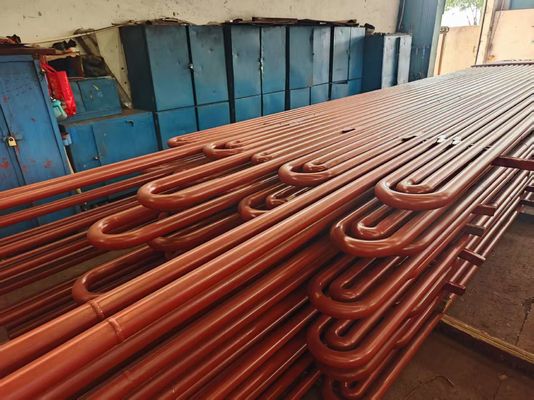

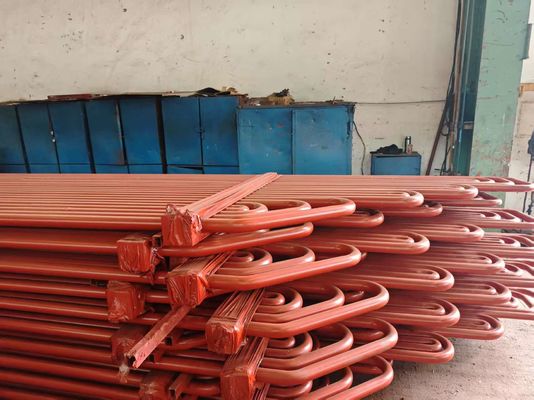

Προσαρμόσιμοι σωλήνες ανταλλακτών θερμότητας από σέρπεντινη για λέβητες αποβλήτων
Product Details
| Υλικό: | Ατσάλι από ανοξείδωτο χάλυβα, χάλυβα άνθρακα, κράμα χάλυβα | Πιστοποιητικό: | ASME, TUV, SGS, CE, ΒΑΘΜΟΛΟΓΕΊ ΤΟ Α, ISO9001 |
|---|---|---|---|
| Διορισμός πίεσης: | Μέχρι 1000 psi | Σχήμα: | U bend, Straight, Coil, Snake Tube |
| Εφαρμογή: | Κεφάλαια για την εκτίμηση των επιπτώσεων της ενέργειας | Χρώμα: | Προσαρμοσμένο |
| Επισημαίνω |
Προσαρμόσιμοι σωλήνες ανταλλάκτη θερμότητας από σέρπεντινη,Σερπεντίνες σωλήνες ανταλλακτών θερμότητας,Σωλήνες αποβλήτων θερμοσίφων |
||
Product Description
Προσαρμόσιμοι σωλήνες ανταλλακτών θερμότητας από σέρπεντινη για λέβητες αποβλήτων
Απαιτήσεις συντήρησης;
Συντήρηση: Ελέγξτε κάθε 2000 ώρες: 1Αδυνάμωση του τοίχου < 10% στις στροφές 2Δεν υπάρχουν ρωγμές συγκόλλησης με δοκιμή PT
Μερικές από τις δοκιμές ποιότητας που πραγματοποιούμε περιλαμβάνουν:
| Δοκιμή διάβρωσης | Διεξάγεται μόνον εφόσον το ζητήσει ειδικά ο πελάτης |
| Χημική ανάλυση | Δοκιμή σύμφωνα με τα απαιτούμενα πρότυπα ποιότητας |
| Καταστροφικές / Μηχανικές δοκιμές | Τέντωμα. Σκληρότητα. Επίπεδο. |
| Δοκιμές ανάποδης κάμψης και ανάποδης επίπεδης δοκιμής | Εκτελείται σε πλήρη συμμόρφωση με τα σχετικά πρότυπα και τα πρότυπα ASTM A-450 και A-530 που εξασφαλίζουν την απρόσκοπτη επέκταση, συγκόλληση και χρήση στο τέλος των πελατών |
| Δοκιμασμός ρεύματος γύρου | Δραστηριοποιείται για την ανίχνευση ομοιογένειας στο υπόγειο χρησιμοποιώντας το σύστημα ψηφιακής δοκιμής σημάτων ελαττωμάτων |
| Υδροστατική δοκιμή | 100% Υδροστατική δοκιμή σύμφωνα με τα πρότυπα ASTM-A 450 για τον έλεγχο της διαρροής σωλήνων, και η μεγαλύτερη πίεση που μπορούμε να υποστηρίξουμε είναι 20Mpa/7s. |
| Δοκιμή υπό πίεση αέρα | Για να ελέγξετε τυχόν ενδείξεις διαρροής αέρα |
| Οπτική επιθεώρηση | Μετά την παθητικοποίηση, κάθε μήκος σωλήνων υποβάλλεται σε πλήρη οπτική επιθεώρηση από εκπαιδευμένο προσωπικό για την ανίχνευση ελαττωμάτων επιφάνειας και άλλων ατέλειων. |
Συμπληρωματικές δοκιμές:Εκτός από τις ανωτέρω δοκιμές, πραγματοποιούμε επίσης συμπληρωματικές δοκιμές στα κατασκευασμένα προϊόντα.
|
·Δοκιμασμός ρεύματος γύρου ·Δοκιμασία Ο.Π. ·Δοκιμές ακτινογραφίας |
·Έλεγχος διάβρωσης ·Μικροελέγχου ·Μακροελέγχος |
·Δοκιμασία IGC ·Υπερήχθης δοκιμή ·Δοκιμή διείσδυσης υγρού |
Εισαγωγή του προϊόντος
Ο σωλήνας U-Bend συμμορφώνεται με τα ακόλουθα πρότυπα:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Κατηγορία χάλυβα:
| Φερίτης | Αυστενίτης | Δυομελές | Σούπερ Ντουπλέξ | Νι-λυπαντικά | Τιτάνιο |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Γ. Γ.2 |
Οι σωλήνες από άλλα κράματα και από χάλυβα μπορούν να παραχθούν με συμφωνία.
Τεχνικές απαιτήσεις:
Τυπική προδιαγραφή για ευθείους σωλήνες για κάμψη:
Το όργανο αυτό μπορεί να χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα ή κινητήρες με κινητήρα.
Σημείωση:Πριν από την κάμψη Με το μαρκαρισμό μηχανή σε όλο το μήκος του σωλήνα (Καμμένο τμήμα μετά τη θερμότητα
Χωρίς σήμανση)
Σημείωση:Η σήμανση είναι επίσης δυνατή μετά την κάμψη των ευθείων τμημάτων του σωλήνα U-Bending.
Τεχνικές συσκευές:
- ΤΕΜΑ RCB 2.31 Πρότυπο της Ένωσης Κατασκευαστών Τυβλωτών Ανταλλάκτων (9η έκδοση).
-ASTM A688/ASME SA688 Τυποποιημένη προδιαγραφή για συγκολλημένους σωλήνες ανθεκτικούς στην αυστενιτική διάβρωση
Ατσάλινος βαθμός σχεδιασμένος για λέβητες νερού τροφής.
-ASTM B163/ASME SA163 Τεχνικές απαιτήσεις για σωλήνες από νικέλιο και κράμα νικέλου
Κοντενσέρες και Ανταλλάκτες Θέρμανσης.
-Προδιαγραφές πελάτη.
Ράδιο κάμψης:Από 1,5*OD ((Εξωτερική διάμετρος) έως 1500mm
Κατά την παραγγελία σωλήνων με ακτίνα μικρότερη ή ίση με 1,5*OD, είναι απαραίτητο να συμφωνείται η ακρίβεια της γεωμετρίας.
Μέγιστο μήκος ίσων σωλήνων:(Πριν από την κάμψη): 35000 mm.
Μέγεθος ποδιού:Ελάχιστο 1 μέτρο, μέγιστο 16500 mm (για το μέγιστο R=1500 mm)
Σημείωση:Άλλα μεγέθη είναι διαθέσιμα μετά από συμφωνία.
Θερμική επεξεργασία:Ελαφρύνεται το άγχος μετά την κάμψη U (περιοχή κάμψης συν 300 mm για κάθε πόδι).
Υδροστατική δοκιμή μετά την κάμψη U: Μέγιστη πίεση δοκιμής 600 bar, βρύση 10 δευτερόλεπτα με
Αποχρηματοποιημένο νερό, καθαρισμός συμπιεσμένου αέρα μετά την υδροδοκιμασία.
Συσκευή: Σε ισχυρά μεταφερόμενα, προφουμιγμένα ξύλινα κουτιά αντίστοιχων διαστάσεων για:
κάθε σωλήνα μήκος, ακτίνα, διάμετρος, σύμφωνα με τις απαιτήσεις PO καθώς και τυλιγμένο σε πολυαιθυλένιο
ταινίες με μαλακά πλαστικά καπάκια και στα δύο άκρα του σωλήνα.
