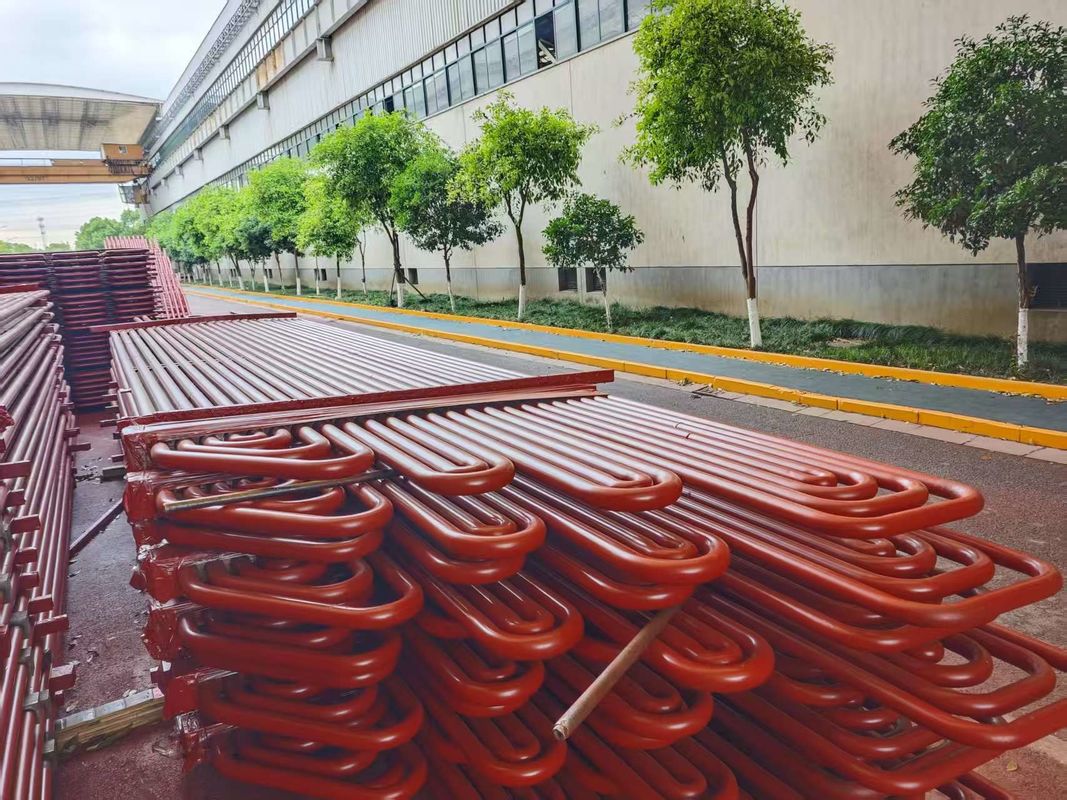

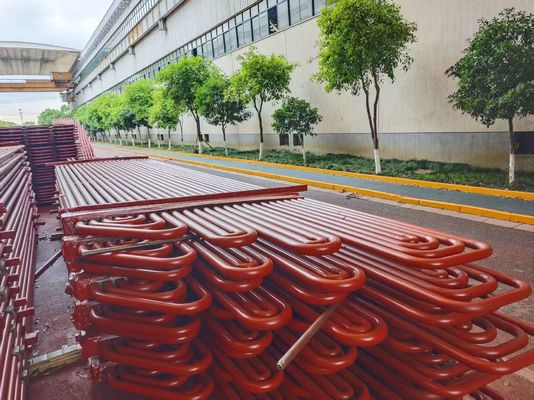

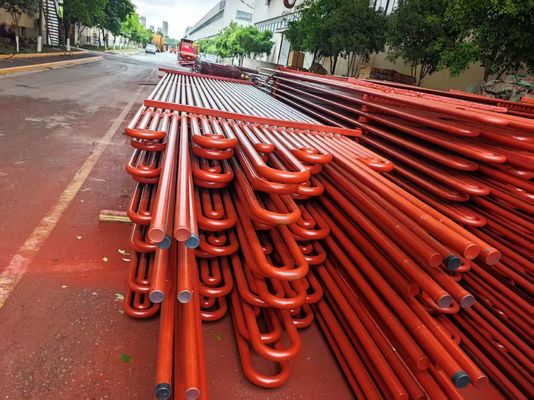

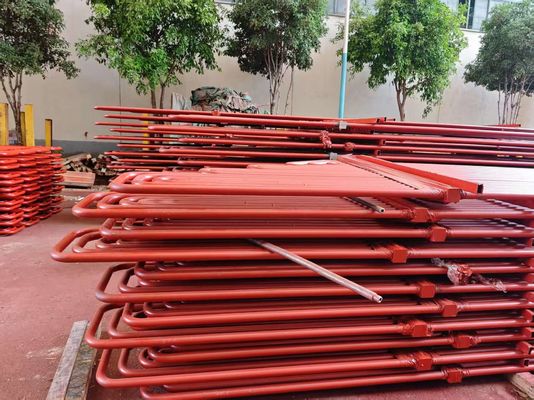

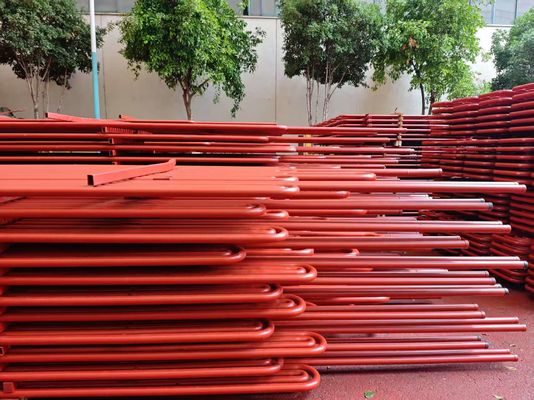

Ανταλλάκτης θερμότητας με σέρπεντινο σωλήνα για λέβητες αποβλήτων

Ποιες είναι οι κύριες εφαρμογές των σέρπεντινών σωλήνων;

Χρησιμοποιούνται ευρέως σε ανταλλακτές θερμότητας, συστήματα ψύξης, ραδιενεργούς εξοπλισμούς αυτοκινήτων και εξοπλισμού χημικής επεξεργασίας.

Μερικές από τις δοκιμές ποιότητας που πραγματοποιούμε περιλαμβάνουν:

Συμπληρωματικές δοκιμές:Εκτός από τις ανωτέρω δοκιμές, πραγματοποιούμε επίσης συμπληρωματικές δοκιμές στα κατασκευασμένα προϊόντα.

Εισαγωγή του προϊόντος

Ο σωλήνας U-Bend συμμορφώνεται με τα ακόλουθα πρότυπα:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Κατηγορία χάλυβα:

Οι σωλήνες από άλλα κράματα και από χάλυβα μπορούν να παραχθούν με συμφωνία.

Τεχνικές απαιτήσεις:

Τυπική προδιαγραφή για ευθείους σωλήνες για κάμψη:

Το όργανο αυτό μπορεί να χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα ή κινητήρες με κινητήρα.

Σημείωση:Πριν από την κάμψη Με το μαρκαρισμό μηχανή σε όλο το μήκος του σωλήνα (Καμμένο τμήμα μετά τη θερμότητα

Χωρίς σήμανση)

Σημείωση:Η σήμανση είναι επίσης δυνατή μετά την κάμψη των ευθείων τμημάτων του σωλήνα U-Bending.

Τεχνικές συσκευές:

- ΤΕΜΑ RCB 2.31 Πρότυπο της Ένωσης Κατασκευαστών Τυβλωτών Ανταλλάκτων (9η έκδοση).

-ASTM A688/ASME SA688 Τυποποιημένη προδιαγραφή για συγκολλημένους σωλήνες ανθεκτικούς στην αυστενιτική διάβρωση

Ατσάλινος βαθμός σχεδιασμένος για λέβητες νερού τροφής.

-ASTM B163/ASME SA163 Τεχνικές απαιτήσεις για σωλήνες από νικέλιο και κράμα νικέλου

Κοντενσέρες και Ανταλλάκτες Θέρμανσης.

-Προδιαγραφές πελάτη.

Ράδιο κάμψης:Από 1,5*OD ((Εξωτερική διάμετρος) έως 1500mm

Κατά την παραγγελία σωλήνων με ακτίνα μικρότερη ή ίση με 1,5*OD, είναι απαραίτητο να συμφωνείται η ακρίβεια της γεωμετρίας.

Μέγιστο μήκος ίσων σωλήνων:(Πριν από την κάμψη): 35000 mm.

Μέγεθος ποδιού:Ελάχιστο 1 μέτρο, μέγιστο 16500 mm (για το μέγιστο R=1500 mm)

Σημείωση:Άλλα μεγέθη είναι διαθέσιμα μετά από συμφωνία.

Θερμική επεξεργασία:Ελαφρύνεται το άγχος μετά την κάμψη U (περιοχή κάμψης συν 300 mm για κάθε πόδι).

Υδροστατική δοκιμή μετά την κάμψη U: Μέγιστη πίεση δοκιμής 600 bar, βρύση 10 δευτερόλεπτα με

Αποχρηματοποιημένο νερό, καθαρισμός συμπιεσμένου αέρα μετά την υδροδοκιμασία.

Συσκευή: Σε ισχυρά μεταφερόμενα, προφουμιγμένα ξύλινα κουτιά αντίστοιχων διαστάσεων για:

κάθε σωλήνα μήκος, ακτίνα, διάμετρος, σύμφωνα με τις απαιτήσεις PO καθώς και τυλιγμένο σε πολυαιθυλένιο

ταινίες με μαλακά πλαστικά καπάκια και στα δύο άκρα του σωλήνα.
