Σπειροειδής σπειροειδής σωλήνας πτερυγίου λέβητα υψηλής απόδοσης μεταφοράς θερμότητας Efficient Custom
Product Details
| Υλικό: | Χάλυβας άνθρακα/χάλυβας κραμάτων/ανοξείδωτο | Σειρά των εφαρμογών: | Ανταλλαγή θερμότητας |
|---|---|---|---|
| Όγκος σκόνης: | λίγη σκόνη | Όρος: | Νέος |
| Προδιαγραφή: | Προσαρμοσμένος | Συσκευασία: | Συσκευασία πλαισίων σιδήρου |
| Επισημαίνω |
Οδοντωτός σωλήνας σπιράλ πτερυγίου,καλοριφέρ με σπειροειδή πτερύγιο λέβητα,σωλήνας πτερυγίων υψηλής απόδοσης θερμότητας |
||
Product Description
Καλοριφέρ με οδοντωτό σπειροειδές πτερύγιο υψηλής απόδοσης μεταφοράς θερμότητας Αποτελεσματική προσαρμογή

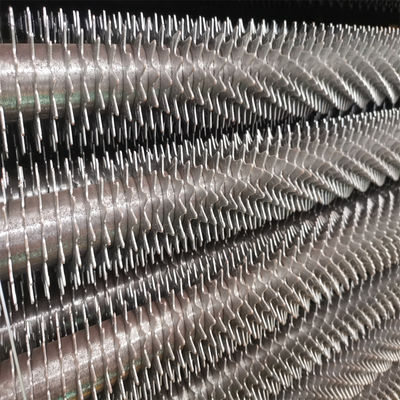

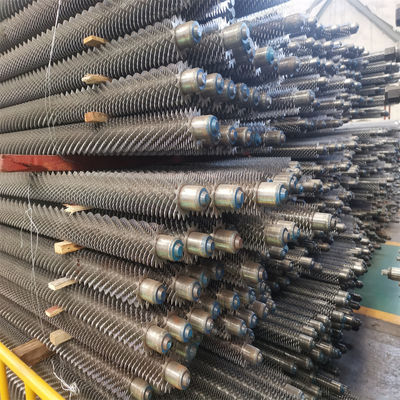

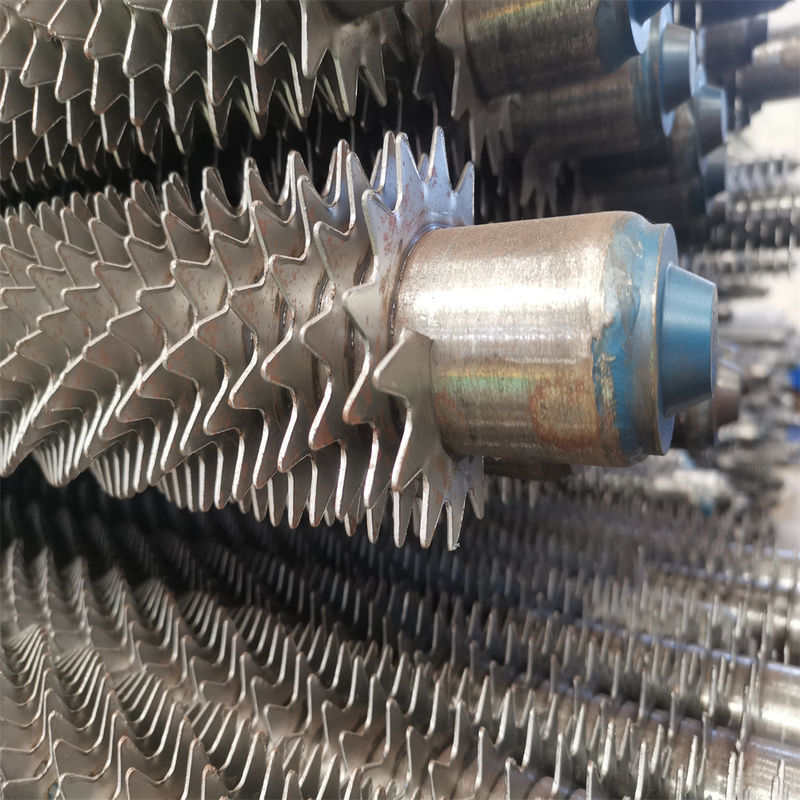

Περιγραφή σωλήνα με οδοντωτό σπιράλ πτερύγιο
Ο οδοντωτός σπειροειδής σωλήνας με πτερύγια είναι μια εκτεταμένη επιφάνεια ειδικού σχήματος που αναπτύχθηκε με βάση τον σπειροειδή σωλήνα με πτερύγια.Η διαδικασία κατασκευής του είναι παρόμοια με αυτή του υψηλής συχνότητας συγκολλημένου σπειροειδούς σωλήνα με πτερύγια, αλλά η διαφορά είναι ότι το διάκενο της λωρίδας πρέπει να κοπεί πριν τυλιχτεί ο οδοντωτός σπειροειδής σωλήνας με πτερύγια.Κατά την περιέλιξη, το κομμένο τμήμα διαχωρίζεται φυσικά, σχηματίζοντας ένα σχήμα γραναζιού.Στην τεχνολογία περιέλιξης σπειροειδούς πτερυγίου συγκόλλησης υψηλής συχνότητας όχι μόνο απλοποιεί σημαντικά τη μείωση (παραμόρφωση), έχει συνδυαστεί με σφιχτή, υψηλή αντοχή, θερμικό σοκ και μηχανικό σοκ, η θερμική απόδοση είναι καλή, μικρή απώλεια ροής, ισχυρή απόδοση αντίστασης στη διάβρωση και έχει σημαντική διάχυση επιφάνεια, σε ψυχρή και ζεστή κατάσταση για μεγάλο χρονικό διάστημα δεν είναι εύκολο να παραμορφωθεί, μεγάλη διάρκεια ζωής, επίσης λόγω της καταστροφής του οριακού στρώματος ροής και της εντατικής μεταφοράς θερμότητας.Αυτό το οδοντωτό πτερύγιο έχει χρησιμοποιηθεί ευρέως σε κλιματιστικά και εξοικονομητές λεβήτων.
Συμπαγής χώρος και χαμηλό κόστος
Το σετ σωλήνων είναι πολύ συμπαγές και μειώνει καλά το ύψος του καπνού της ουράς.
Το συνολικό βάρος μειώνεται πολύ και το φορτίο του συστήματος ανάρτησης μειώνεται.
Μειώστε το κόστος του εξοικονομητή και του ενσωματωμένου λέβητα.
Μειώστε την πλευρική αντίσταση καπνού
Μειώστε το κόστος λειτουργίας και επένδυσης του επαγόμενου ανεμιστήρα.
Πλεονεκτήματα
1. Καλή αντοχή στη διάβρωση
Η φθορά οφείλεται κυρίως στην επίδραση πρόσκρουσης και κοπής των γκρίζων σωματιδίων στον σωλήνα.Η φθορά είναι η πιο σοβαρή γύρω από τον σωλήνα σε επίπεδο 30 μοιρών.Όταν S1/d=S2/d=2, το ποσοστό φθοράς εδώ είναι 3 φορές της μέσης τιμής.
Λόγω της αλλαγής κατεύθυνσης ροής αέρα, η δεύτερη σειρά έχει την πιο έντονη φθορά.Όταν S1/d=S2/d=2, η δεύτερη σειρά είναι διπλάσια από τη φθορά της πρώτης σειράς και η φθορά της επόμενης σειράς είναι γενικά 30% έως 40% υψηλότερη από την πρώτη σειρά.
Η διάταξη της πρώτης σειράς είναι η ίδια με τη διάταξη της πρώτης σειράς στη σειρά. Υπό τις ίδιες συνθήκες, η μέγιστη φθορά της δέσμης διαμήκους σωλήνων είναι 3-4 φορές μικρότερη από αυτή της κλιμακωτής δέσμης σωλήνων.
Η ταχύτητα τριβής του σωλήνα είναι ευθέως ανάλογη με τον συντελεστή ανομοιομορφίας της ταχύτητας των καυσαερίων KV3.33 και είναι ευθέως ανάλογη με τον συντελεστή ανομοιομορφίας της συγκέντρωσης ιπτάμενης τέφρας Ku.
Ο εξοικονομητής σωλήνα με πτερύγια σχήματος h είναι διατεταγμένος με τη σειρά.Το πτερύγιο σε σχήμα h χωρίζει το χώρο σε πολλές μικρές περιοχές και έχει ομοιόμορφη επίδραση ροής στη ροή του αέρα.Σε σύγκριση με τον εξοικονομητή οπτικού σωλήνα, τον εξοικονομητή σπειροειδούς πτερυγίου και τον εξοικονομητή διαμήκους πτερυγίου με κλιμακωτή διάταξη, η διάρκεια φθοράς είναι 3-4 φορές μεγαλύτερη υπό άλλες συνθήκες.
Ο πλευρικός αποσβεστήρας καυσαερίων προστατεύει το τμήμα κάμψης.
2. Μειωμένη συσσώρευση σκόνης
Ο σχηματισμός τέφρας εμφανίζεται στο πίσω μέρος του σωλήνα και στις πλευρές του προς τον άνεμο. Είναι εύκολο να καθαριστεί ο σωλήνας με αποσυναρμολόγηση και λιγότερη σκόνη συσσωρεύεται στο πίσω μέρος. Όσον αφορά τη διαδοχική διάταξη του σωλήνα, λόγω του γεγονότος ότι η ροή του αέρα δεν είναι εύκολο να ξεπλυθεί στο πίσω μέρος του σωλήνα, υπάρχει περισσότερη συσσώρευση τέφρας στη διάταξη του σωλήνα με τη σειρά από ό, τι στη λάθος στήλη.
Το πτερύγιο τύπου h είναι συγκολλημένο και στις δύο πλευρές του σωλήνα, ο οποίος δεν συσσωρεύει τέφρα, ενώ η ροή του αέρα ρέει ευθεία, η κατεύθυνση ροής του αέρα δεν αλλάζει και το πτερύγιο δεν συσσωρεύει τέφρα.
Ένα κενό 4-10 αφήνεται στη μέση του πτερυγίου τύπου h, το οποίο μπορεί να καθοδηγήσει τη ροή του αέρα για να σαρώσει το πτερύγιο του σωλήνα για να συσσωρευτεί σκόνη.
Καθώς η σπειροειδής γωνία του πτερυγίου καθοδηγεί την κατεύθυνση ροής, η συσσώρευση τέφρας του σωλήνα πτερυγίου είναι πιο σοβαρή και δεν μπορεί να χρησιμοποιηθεί ο εξοικονομητής που δεν σχηματίζει χαλαρή τέφρα. Η λειτουργία πεδίου δείχνει ότι ο σωλήνας πτερυγίου σχήματος h δεν συσσωρεύει τέφρα , ενώ το σπειροειδές πτερύγιο είναι σοβαρά.
Ο διαμήκης σωλήνας πτερυγίου σχηματίζεται από τη ροή του αέρα κατά μήκος του πτερυγίου καθώς το πτερύγιο συγκολλάται στην επιφάνεια και στο πίσω μέρος της συσσωρευμένης τέφρας. Ορισμένες περιοχές είναι επιρρεπείς στη συσσώρευση σκόνης.
Το πτερύγιο σε σχήμα h, το οποίο σχηματίζει ένα ευθύ κανάλι και στις δύο πλευρές, έχει το καλύτερο αποτέλεσμα φυσήματος.
3. Συμπαγής χώρος και χαμηλό κόστος
Το σετ σωλήνων είναι πολύ συμπαγές και μειώνει καλά το ύψος του καπνού της ουράς.
Το συνολικό βάρος μειώνεται πολύ και το φορτίο του συστήματος ανάρτησης μειώνεται.
Μειώστε το κόστος του εξοικονομητή και του ενσωματωμένου λέβητα.
4. Μειώστε την πλευρική αντίσταση καπνού
Μειώστε το κόστος λειτουργίας και επένδυσης του επαγόμενου ανεμιστήρα.
| Είδος | Σωλήνας βάσης OD (mm) |
Πάχος σωλήνα βάσης (mm) | Ύψος πτερυγίου (mm) | Πάχος πτερυγίου (mm) | Βήμα πτερυγίου (mm) |
| Εύρος | 25,4 mm ~ 1600 mm | 2,5 mm ~ 40 mm | 0,5 mm ~ 20,0 mm | 0,5 mm ~ 3,0 mm | 5 mm ~ 25,4 mm |
| Υλικό | Ανθρακούχο Χάλυβας, Κραματοποιημένο Χάλυβα, Ανοξείδωτο Χάλυβα | ||||
| Μήκος | 0<L≤ 12000 | ||||
