Πρότυπα σωλήνων ASME πτερυγίων λεβήτων Χ συστατικών μερών για τη θέρμανση του συστήματος μεταφοράς
Product Details
| Τύπος: | Σωλήνας πτερυγίων, σωλήνας ανταλλακτών θερμότητας | ΕΦΑΡΜΟΓΗ: | Μέρη θερμαστρών, ανταλλάκτης θερμότητας |
|---|---|---|---|
| υλικό πτερυγίων: | χάλυβας άνθρακα, ανοξείδωτο, χάλυβας 304L/316LStainless | Συσκευασία: | Πλόιμη συσκευασία του σωλήνα πτερυγίων |
| Χρώμα: | Προσαρμοσμένος | Συσκευασία: | Ξύλινη περίπτωση με το πλαίσιο χάλυβα, στις δέσμες, κ.λπ. |
| Επισημαίνω |
316L σωλήνας πτερυγίων λεβήτων ανοξείδωτου,Σωλήνας πτερυγίων λεβήτων Χ,Σωλήνας ανταλλακτών θερμότητας πτερυγίων λεβήτων |
||
Product Description

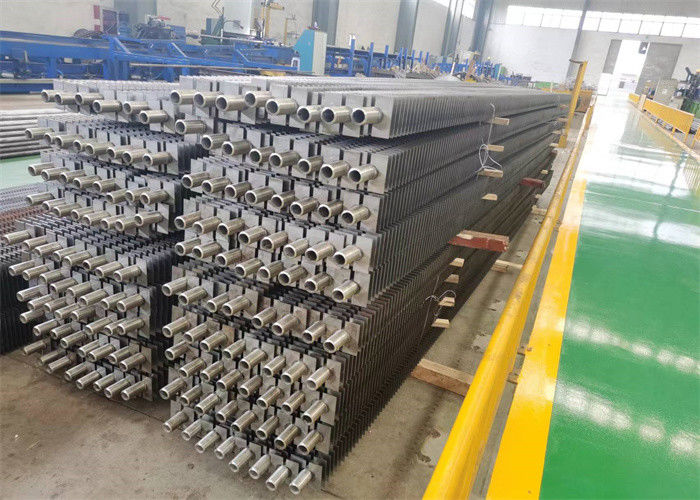

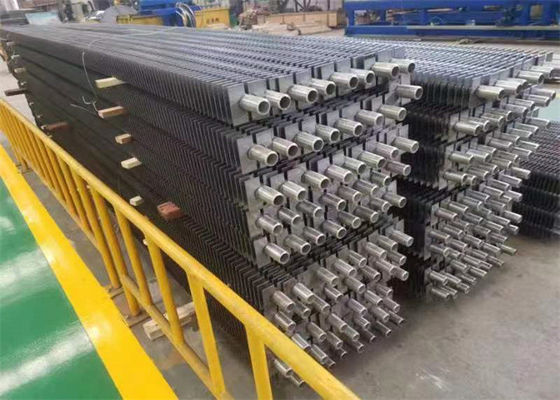

Εξαρτήματα λέβητα H τετράγωνο Fin Tube με πρότυπο ASME για σύστημα μεταφοράς θέρμανσης
Εισαγωγή Προϊόντος
Ο σωλήνας με πτερύγια H ονομάζεται σωλήνας με τετράγωνο πτερύγιο, υπάρχουν δύο τύποι σωλήνα με πτερύγια H, ο ένας είναι ένας μονός σωλήνας, που συνήθως ονομάζεται τετράγωνος
σωλήνας με πτερύγια, ο άλλος είναι ένας διπλός σωλήνας, που συνήθως ονομάζεται ορθογώνιος σωλήνας με πτερύγια.Και σύμφωνα με τις απαιτήσεις των πελατών
βιομηχανοποίηση.Λόγω του ορθογώνιου σχήματός του, παρέχει μεγαλύτερη επιφάνεια από τους σπειροειδείς σωλήνες με πτερύγια.Λόγω της μεγαλύτερης διαθέσιμης επιφάνειας, αυτοί οι σωλήνες με πτερύγια χρησιμοποιούνται κυρίως σε εφαρμογές θέρμανσης αέρα για τη μείωση του συνολικού μεγέθους του εξοπλισμού.
Ο ρυθμός σύντηξης μεταξύ του σωλήνα με πτερύγια σχήματος Η και του χαλύβδινου σωλήνα είναι τόσο υψηλός όσο 95% ή περισσότερο, η θερμική αντίσταση επαφής είναι μικρή και η θερμική αγωγιμότητα είναι καλή.Επειδή η ροή αέρα μεταξύ των δεσμών σωλήνων ανταλλαγής θερμότητας είναι παρόμοια με τα χαρακτηριστικά διαδοχικής ροής, υπάρχει λιγότερη συσσώρευση σκόνης στην επιφάνεια ανταλλαγής θερμότητας κατά τη λειτουργία και τα πτερύγια καθαρίζονται πιο ομοιόμορφα.Ο αποτελεσματικός ρυθμός χρήσης της περιοχής επέκτασης πτερυγίου σχήματος Η είναι υψηλότερος από αυτόν του σπειροειδούς σωλήνα με πτερύγια και η συνολική απόδοση μεταφοράς θερμότητας είναι περίπου 10% υψηλότερη από τη δέσμη σωλήνων με σπειροειδή πτερύγια.
Οι σωλήνες με πτερύγια σχήματος Η έχουν υψηλό ρυθμό διαστολής περιοχής, λιγότερη συσσώρευση σκόνης και υψηλή απόδοση μεταφοράς θερμότητας.Στην περίπτωση ισοδύναμης ικανότητας μεταφοράς θερμότητας, ο εναλλάκτης θερμότητας μπορεί να καταλάβει τον μικρότερο χώρο και μπορεί να ελαχιστοποιήσει υλικά υψηλής ποιότητας (π.χ. σωλήνες πίεσης) Την ποσότητα χρήσης και περισσότερη χρήση υλικών χαμηλής ποιότητας (πτερύγια).Για νέα έργα μηχανικής, το ύψος της διάταξης του εναλλάκτη θερμότητας μπορεί να μειωθεί, το συνολικό βάρος μειώνεται σημαντικά, το φορτίο του συστήματος ανάρτησης μειώνεται και το συνολικό κόστος μειώνεται.για το έργο ανακαίνισης, όσο το δυνατόν περισσότερη περιοχή ανταλλαγής θερμότητας μπορεί να διευθετηθεί σε περιορισμένο χώρο για μείωση της θερμοκρασίας των καυσαερίων, Βελτίωση της απόδοσης της ανάκτησης απορριπτόμενης θερμότητας ή αύξηση του χώρου συντήρησης για εύκολη συντήρηση.
| Σωλήνες θερμότητας/FIN από ανοξείδωτο χάλυβα | |
| Εφαρμογή | Χρησιμοποιείται ευρέως για εναλλάκτη θερμότητας, κλιματιστικό, ψυγείο, εξοικονομητή και άλλα μέρη της θερμικής βιομηχανίας. |
| Υλικό σωλήνα βάσης | Ανοξείδωτος |
| Υλικό πτερυγίων | Ανοξείδωτος |
| Τύπος σωλήνα βάσης | Άνευ ραφής, Συγκολλημένο |
| Τύπος πτερυγίων | L,U,W |
| OD σωλήνων βάσης | 15 mm-219 χλστ |
| WT σωλήνων βάσης | 1,5-6mm |
| Ύψος πτερυγίων | 8 mm-30 χλστ |
| WT πτερυγίων | 0,8 χλστ-3,0 χλστ |
| Βήμα πτερυγίων | 2,3μ-20 χλστ |
| Μήκος κενής περιοχής | σύμφωνα με το αίτημα του Πελάτη. |
| Μήκος σωλήνων με πτερύγια | ≤23μ |
Τα προϊόντα μας μπορούν να τροποποιηθούν σύμφωνα με τις ανάγκες των πελατών μας και την κατάσταση. Σχεδιάζουμε και κατασκευάζουμε ασφαλείς, αξιόπιστους και αποτελεσματικούς σωλήνες H-fin. Έχει επίσης ολοκληρώσει αυτόνομα συστήματα διασφάλισης ποιότητας προϊόντων. Η παραγωγή σωλήνων H-fin είναι με υψηλή αποδοτικότητα μεταφοράς θερμότητας, έχουν αντίσταση στα καυσαέρια και είναι σχεδιασμένα για μικρό χώρο.
| Τεχνικές παράμετροι | Ο υψηλός βαθμός πτερυγίου 0-16mm (ή εξωτερική διάμετρος πτερυγίου φ25-φ75). Βήμα πτερυγίων 2,0-5,0 mm;Μήκος σωλήνα πτερυγίων 0,5~ 14m. |
| Μονός μεταλλικός κυλιόμενος σωλήνας πτερυγίων | Καθαρό αλουμίνιο 1060 ή κράμα αλουμινίου 6063,6061. Η εξωτερική διάμετρος πρέπει να είναι μικρότερη από 40 mm |
| Διπλός μεταλλικός κυλιόμενος σωλήνας πτερυγίων | Προστασία με βάση το σωλήνα από το εξωτερικό στρώμα αλουμινίου σωλήνες, ανθεκτικοί στη διάβρωση, με βάση τους σωλήνες μπορούν να κατασκευαστούν από σωλήνα ανθρακούχου χάλυβα, επιπλέον από ανοξείδωτο Μπορεί επίσης να χρησιμοποιηθεί χαλύβδινος σωλήνας και σωλήνας χαλκού, καθώς και σωλήνας από κράμα τιτανίου |
| Πακέτο | Οι σωλήνες με πτερύγια αλουμινίου είναι καλά συσκευασμένοι σε πλαστική μεμβράνη στο εσωτερικό και το χαλύβδινο πλαίσιο στο εξωτερικό |
Προδιαγραφές
1).Προσθέστε την περιοχή ανταλλαγής θερμότητας και μειώστε τον αριθμό των σωλήνων, αυξήστε επίσης την περιοχή του τμήματος ροής καπνού για να μειώσετε την ταχύτητα και την τριβή του καπνού.
2).Ο σωλήνας πτερυγίου τύπου H μπορεί να κατασκευαστεί σε διπλό σωλήνα πτερυγίου τύπου H, υψηλής ακαμψίας για να ταιριάζει σε μεγάλη σειρά σωλήνων.
3).Εξοικονομητής πτερυγίων τύπου H τοποθετημένος στη σειρά για να κάνει το χώρο σε πολλές μικρές ζώνες, με μέση ροή αέρα για μείωση της τριβής.
4).Με ίσιο κανάλι για να αποκτήσετε το καλύτερο αποτέλεσμα φουσκώματος τέφρας.
5).Η συμπαγής δομή για μείωση του βάρους και μείωση του κόστους κατασκευής.
| Υλικό σωλήνων βάσης | Ανοξείδωτος χάλυβας, Ανθρακούχο Χάλυβας, Κραματοποιημένος Χάλυβας, Κράμα Χαλκού, Αλουμίνιο, SA179 | ||
| Υλικό πτερυγίων | Αλουμίνιο, κράμα χαλκού, ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα | ||
| Πρότυπο | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| Βάθος πτερυγίων | 0,5-3mm | ||
| Βάση σωλήνα OD | 12,7-18 χλστ | ||
| Πτερύγια ανά ίντσα | 8-20 Όχι (ως αίτημα του πελάτη) | ||
| Απαίτηση δοκιμής | Δοκιμή φυσικής ιδιότητας, ανάλυση χημικής σύνθεσης, μη καταστροφική δοκιμή, άλλη επιθεώρηση και δοκιμή ως απαίτηση του πελάτη. | ||
| Εφαρμογή | Ψύκτης αέρα, Ψυκτικός αέρας φόρτισης, Συμπυκνωτής, Εξατμιστήρας, Ψύκτης υγρών, Ψύκτης αερίου, Ψύκτης λαδιού, Καλοριφέρ, Ψύξη, Ανταλλαγή θερμότητας ατμού σε αέρα, υπερθέρμανση κ.λπ. | ||
Πιστοποίηση
Εταιρικό Προφίλ
Η Zhangjiagang Hua Dong Energy Technology Co., Ltd. είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στην παραγωγή όλων των ειδών σωλήνων και σωλήνων από ανοξείδωτο, άνθρακα και κράμα χάλυβα, χαλύβδινων πλακών που χρησιμοποιούνται ευρέως στον τομέα του λέβητα και εναλλάκτη θερμότητας, της ενέργειας, των πετροχημικών, της εξόρυξης , βιομηχανία τροφίμων, χαρτιού, αερίου και υγρών.Και έχουμε περάσει τις βεβαιώσεις συμπεριλαμβανομένων των ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
Η εταιρεία είναι θυγατρική της Zhangjiagang Hua Dong Boiler Co., Ltd, η οποία είναι ο πιο κορυφαίος κατασκευαστής λεβήτων και ανταλλακτικών λεβήτων στην Κίνα με ιστορία 35 ετών και ετήσιο κύκλο εργασιών 110 εκατομμυρίων δολαρίων ΗΠΑ.Τα προϊόντα μας έχουν εξαχθεί σε περισσότερες από 30 χώρες όπως Ηνωμένες Πολιτείες, Αυστραλία, Βιετνάμ, Πακιστάν, Αλβανία, Καμπότζη, Ινδία, Ινδονησία, Νότια Κορέα, Φιλιππίνες, Τουρκία, Σαουδική Αραβία, Γερμανία, Ρωσία, Χιλή, Συρία, Ταϊλάνδη, Μπαγκλαντές, Γαλλία, Αλγερία, Μογγολία και Σιγκαπούρη, Κούβα, Ιράκ, Ιταλία, Ισπανία, Ιαπωνία, Γιουγκοσλαβία, Σρι Λάνκα, Τσεχική Δημοκρατία, Κιργιζία, Καναδάς, Μαλαισία, Ηνωμένο Βασίλειο και ούτω καθεξής.
Τοποθεσία:
Η εταιρεία μας βρίσκεται στην πόλη Zhangjiagang, η οποία είναι πόλη-λιμάνι, και απέχει μόνο 120 χλμ από τη Σαγκάη, 60 χλμ από το Σουζού και 60 χλμ από το Γουξί.Η κίνηση είναι πολύ βολική.
