SA210 Θερμική ακτινοβολία σωλήνων σερπεντίνης χωρίς ραφή
Product Details
| Υλικό: | Ανοξείδωτο, χάλυβας άνθρακα, χάλυβας κραμάτων | Πιστοποιητικό: | ASME, TUV, SGS, CE, ΒΑΘΜΟΛΟΓΕΊ ΤΟ Α, ISO9001 |
|---|---|---|---|
| Μορφή: | Κάμψη του U, ευθεία, σπείρα, σωλήνας φιδιών | Εφαρμογή: | boiler&heat ανταλλάκτης, ενέργεια, πετροχημικός, πυρηνική |
| OD: | 1,5 1500mm | Λήξη: | Ανοπτημένος, |
| Επισημαίνω |
Σωλήνας Serpentine Tube χωρίς ραφή,SA210 Serpentine σωλήνας χωρίς ραφή,Serpentine σωλήνας θερμικής ακτινοβολίας |
||
Product Description

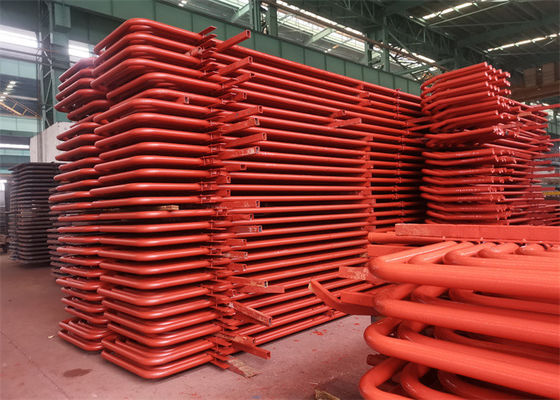

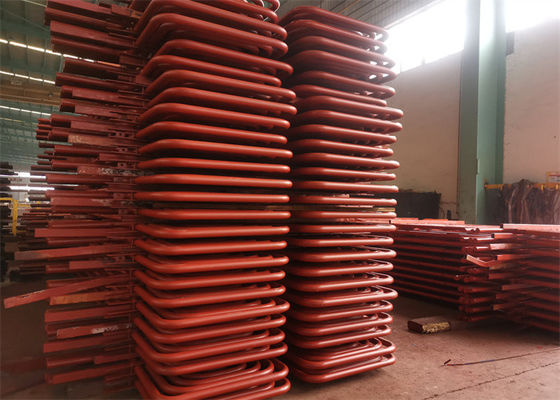

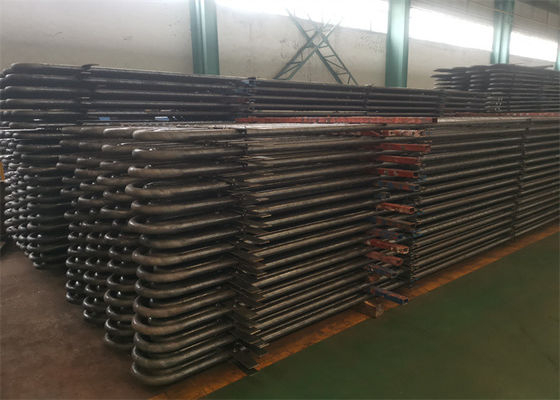

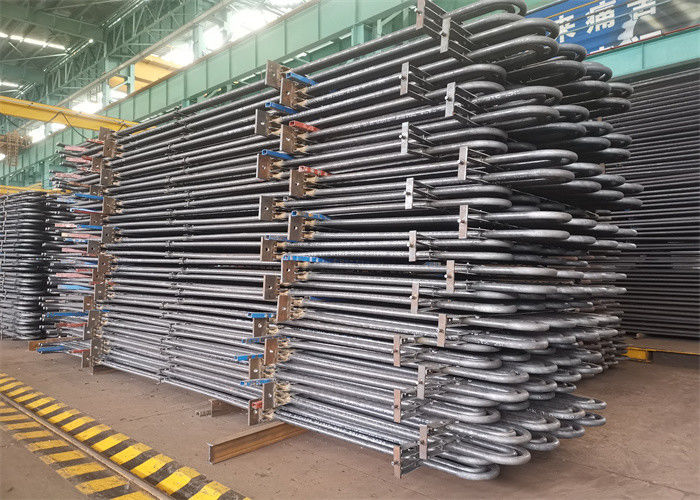

ASME SA210 Σωλήνας υπερθερμαντήρα χωρίς ραφή Serpentine Tube
Εισαγωγή Serpentine Tube
Τεχνικές απαιτήσεις:
Τυπική προδιαγραφή ευθύγραμμων σωλήνων για κάμψη:
ΑΣΜΕ ΑΕ 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, κ.λπ.
Βαθμολόγηση:Πριν από την κάμψη με το μηχάνημα σήμανσης σε όλο το μήκος του σωλήνα (Λαμμένο τμήμα μετά από θερμική επεξεργασία χωρίς σήμανση)
Σημείωση: Η σήμανση είναι επίσης δυνατή μετά την κάμψη στα ευθεία μέρη του σωλήνα U-Bending.
Σωλήνες U-Bend:
-TEMA RCB 2.31 Standard Of The Tubular Exchanger Manufacturers Association (9η Έκδοση).
-ASTM A688/ASME SA688 Τυπική προδιαγραφή για συγκολλημένους σωλήνες από ωστενιτικό ανθεκτικό στη διάβρωση χάλυβα ποιότητας σχεδιασμένο για λέβητες νερού τροφοδοσίας.
-ASTM B163/ASME SA163 Τυπικές τεχνικές απαιτήσεις για σωλήνες από νικέλιο και κράμα νικελίου για συμπυκνωτές και εναλλάκτες θερμότητας.
-Προδιαγραφές Πελατών.
Ακτίνα κάμψης: Από 1,5*OD (εξωτερική διάμετρος) έως 1500 mm
Όταν παραγγέλνετε σωλήνες με ακτίνα μικρότερη ή ίση με 1,5*OD, Είναι απαραίτητο να συμφωνήσετε με την ακρίβεια των γεωμετρικών στοιχείων.
Ευθύγραμμοι σωλήνες Μέγιστο μήκος: (Πριν την κάμψη): 35000 mm.
Μήκος ποδιού: Ελάχ. 1 μέτρο, μέγ.16500 mm (Για μέγιστο R=1500 mm)
Σημείωση: Άλλα μεγέθη είναι διαθέσιμα κατόπιν συμφωνίας.
Θερμική επεξεργασία: Ανακουφίζεται από το στρες μετά από κάμψη (περιοχή κάμψης συν 300 mm για κάθε πόδι).
Υδροστατική δοκιμή After U Bending: Μέγιστη πίεση δοκιμής 600 Bar, Διαβροχή 10 Sec.Με
Άϋλο Νερό.Καθαρισμός πεπιεσμένου αέρα μετά από υδρολογική δοκιμή.
Συσκευασία: Σε Strong Transport-Worthy Προκαπνισμένα ξύλινα κουτιά αντίστοιχων διαστάσεων για
κάθε σωλήνα Μήκος, Ακτίνα, Διάμετρος, Σύμφωνα με τις απαιτήσεις PO καθώς και τυλιγμένο σε πολυαιθυλένιο
μεμβράνες Με μαλακά πλαστικά καπάκια και στα δύο άκρα του σωλήνα.
Οι υπερθερμαντήρες και οι θερμαντήρες είναι σημαντικά μέρη για τις επιφάνειες θέρμανσης, που χρησιμοποιούνται για την αύξηση της θερμοκρασίας του ατμού, με στόχο τη βελτίωση της ενθαλπίας ατμού και περαιτέρω την αύξηση της απόδοσης της θερμικής κυκλοφορίας για τον σταθμό παραγωγής ενέργειας.
Οι υπερθερμαντήρες λειτουργούν για να θερμάνουν τον υπερθερμασμένο ατμό σε υπερθερμασμένο ατμό με μια συγκεκριμένη θερμοκρασία.Όταν αλλάζουν τα φορτία του λέβητα ή άλλες συνθήκες εργασίας, είναι απαραίτητο να βεβαιωθείτε ότι η θερμοκρασία υπερθερμασμένου ατμού είναι κανονική και εντός του επιτρεπόμενου εύρους διακύμανσης θερμοκρασίας.
Από τη θερμική κυκλοφορία στον σταθμό παραγωγής ενέργειας, οι αρχικές παράμετροι πίεσης και θερμοκρασίας είναι υψηλότερες, η θερμική απόδοση της κυκλοφορίας είναι καλύτερη ή η υγρασία ατμού του πίσω στροβίλου ατμού είναι πολύ υψηλή, επηρεάζοντας την ασφάλειά του.Ενώ η θερμοκρασία ατμού υπερχείλισης περιορίζεται από μεταλλικά υλικά, προς το παρόν, λόγω του περιορισμού των μεταλλικών υλικών, η υπερθερμασμένη θερμοκρασία για τους περισσότερους λέβητες σταθμών παραγωγής ηλεκτρικής ενέργειας εξακολουθεί να είναι μεταξύ 540-555 βαθμών και για να αποφευχθεί η υγρασία ατμού του πτερυγίου του ατμοστρόβιλου Το πίσω μέρος είναι πολύ μεγάλο, επομένως εφαρμόζεται μεσαίο σύστημα αναθέρμανσης.
οSerpentine TubeΣυμμορφωθείτε με τα ακόλουθα πρότυπα:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Βαθμός χάλυβα:
| Φερρίτης | Ωστενίτης | Διπλός | Super Duplex | Ni-Κράματα | Τιτάνιο |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Γρ.2 |
Σωλήνας από άλλα κράματα και ποιότητες χάλυβα μπορούν να παραχθούν κατόπιν συμφωνίας.
Μερικοί από τους ποιοτικούς ελέγχους που πραγματοποιούνται από εμάς περιλαμβάνουν:
| Δοκιμή διάβρωσης | Διενεργείται μόνο όταν ζητηθεί ειδικά από τον πελάτη |
| Χημική ανάλυση | Η δοκιμή έγινε σύμφωνα με τα απαιτούμενα πρότυπα ποιότητας |
| Καταστροφικές / Μηχανικές Δοκιμές | Εφελκυσμός |Σκληρότητα |Ισοπέδωση |Φλόγα |Φλάντζα |
| Reverse-bend και Re.επίπεδες δοκιμές | Πραγματοποιήθηκε σε πλήρη συμμόρφωση με τα σχετικά πρότυπα και τα πρότυπα ASTM A-450 και A-530, τα οποία διασφαλίζουν την απρόσκοπτη επέκταση, συγκόλληση και χρήση στο τέλος των πελατών |
| Δοκιμές δινορευμάτων | Έγινε για την ανίχνευση ομοιογενειών στο υπέδαφος με τη χρήση Digital Flaw-mark Testing System |
| Υδροστατικός έλεγχος | 100% Υδροστατικός Έλεγχος που πραγματοποιήθηκε σύμφωνα με τα πρότυπα ASTM-A 450 για τον έλεγχο διαρροής σωλήνα και τη μεγαλύτερη πίεση που μπορούμε να υποστηρίξουμε 20Mpa/7s. |
| Δοκιμή αέρα υπό πίεση | Για να ελέγξετε τυχόν ενδείξεις διαρροής αέρα |
| Οπτική επιθεώρηση | Μετά την παθητικοποίηση, κάθε μήκος σωλήνων και σωλήνων υποβάλλεται σε ενδελεχή οπτικό έλεγχο από εκπαιδευμένο προσωπικό για την ανίχνευση επιφανειακών ελαττωμάτων και άλλων ατελειών |
Συμπληρωματικός έλεγχος:Εκτός από τις παραπάνω δοκιμές, πραγματοποιούμε και συμπληρωματικές δοκιμές στα παραγόμενα προϊόντα.Οι δοκιμές που πραγματοποιούνται βάσει αυτού περιλαμβάνουν:
|
·Δοκιμές δινορευμάτων ·Δοκιμή OP ·Ακτινολογικός έλεγχος |
·Δοκιμή διάβρωσης ·Μικροδοκιμές ·Δοκιμή Μακροεντολών |
·Δοκιμή IGC ·Δοκιμή υπερήχων ·Δοκιμή διείσδυσης υγρού |
Τα Serpentine Tube χρησιμοποιούνται ευρέως στα συστήματα εναλλάκτη θερμότητας.
Η Hua Dong Energy Technology ξεκίνησε να παράγει Serpentine Tube Από το 1985, μέχρι τώρα προμηθεύει ήδη περισσότερους από 300.000 τόνους Steel Serpentine Tube σε περισσότερες από 30 χώρες.
Η Hua Dong Energy Technology ασχολείται με ωστενιτικό ανοξείδωτο χάλυβα, νικέλιο κράμα χάλυβα (Hastelloy , Monel, Inconel, Incoloy ) χωρίς συγκόλληση και συγκολλημένο σωλήνα και σωλήνα ήδη περισσότερα από 35 χρόνια, κάθε χρόνο πωλούν περισσότερους από 50000 τόνους χαλύβδινων σωλήνων και σωλήνων.Ο πελάτης μας καλύπτει ήδη περισσότερες από 45 χώρες, όπως Ιταλία, Ηνωμένο Βασίλειο, Γερμανία, ΗΠΑ, Καναδάς, Χιλή, Κολομβία, Σαουδική Αραβία, Ρωσία, Κορέα, Σιγκαπούρη, Αυστρία, Πολωνία, Γαλλία, ....Και η εταιρεία και το εργοστάσιο του ομίλου μας έχουν ήδη εγκριθεί από:ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
