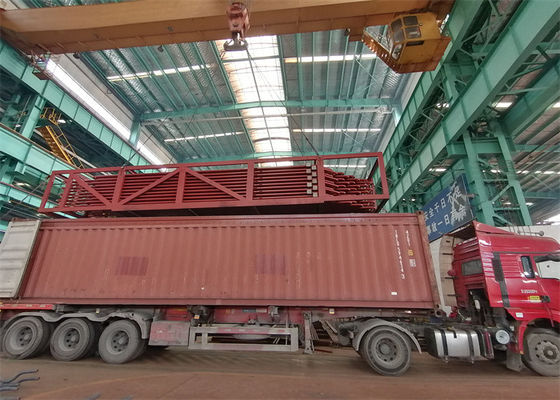

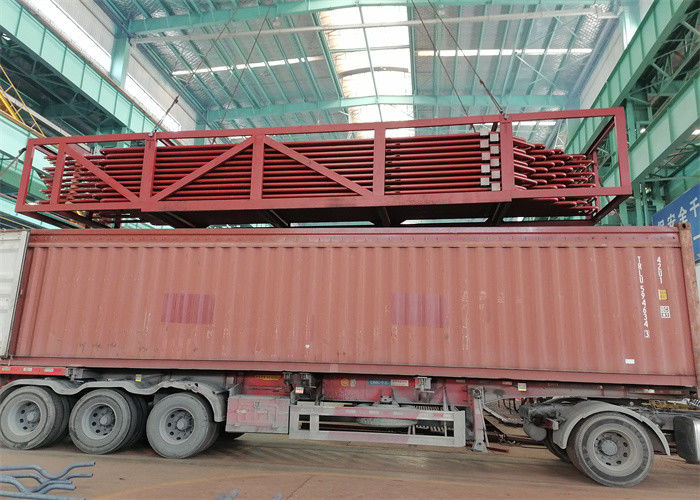

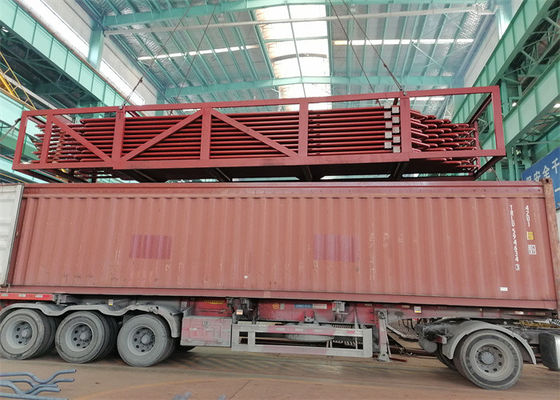

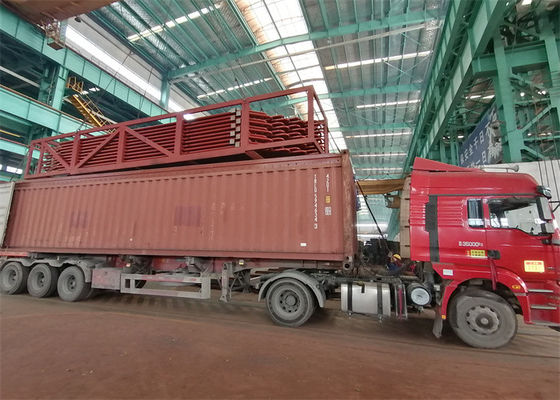

U Bend Steel Seamless Serpentine Tube Annealed Coil Superheater For Suger Mill
Product Details
| Υλικό: | Ανοξείδωτο, χάλυβας άνθρακα, χάλυβας κραμάτων | Πιστοποιητικό: | ASME, TUV, SGS, CE, ΒΑΘΜΟΛΟΓΕΊ ΤΟ Α, ISO9001 |
|---|---|---|---|
| Μορφή: | Κάμψη του U, ευθεία, σπείρα, σωλήνας φιδιών | Εφαρμογή: | boiler&heat ανταλλάκτης, ενέργεια, πετροχημικός, πυρηνική |
| OD: | 1,5 1500mm | Λήξη: | Ανοπτημένος, |
| Επισημαίνω |
Ανοπτημένο U Bend Serpentine Tube,Carbon Steel Serpentine Tube,Superheater Coil for Suger Mill |
||
Product Description
Τυπικό ανοξείδωτο πηνίο υπερθερμαντήρα Serpentine Tube χωρίς ραφή ASME
Εισαγωγή Serpentine Tube
Οφιοειδής Ο σωλήνας πηνίου λυγίστηκε από σωλήνα τιτανίου και χρησιμοποιείται εκτενώς στη χρήση εναλλάκτη θερμότητας και προσφέρει ένα ιδανικό υλικό λόγω του βάρους, της αντοχής και της αντοχής στη διάβρωση.Κατασκευάσαμε σύμφωνα με το προσαρμοσμένο σχέδιο αυστηρά.Κατασκευάζουμε επίσης τα πηνία σε ειδικά μεγέθη και σχήματα, όπως πηνία υπερλεπτού U, σπιράλ πηνίο, πηνίο τύπου κουτιού, πηνίο τύπου τυμπάνου, πηνίο τύπου S, κωνικό, οβάλ τύπου πηνίο, κυκλικά πηνία, σερπεντινικό πηνίο, διπλό ελικοειδές πηνίο, τριπλό ελικοειδές πηνίο , πηνία μισού σωλήνα.
Τα Serpentine Tube χρησιμοποιούνται ευρέως στα συστήματα εναλλάκτη θερμότητας.
Η λειτουργία του σωλήνα υπερθέρμανσης είναι να απορροφά θερμότητα.Ο χαλύβδινος σωλήνας λέβητα χωρίς ραφή ή ο ανθεκτικός στη θερμότητα σωλήνας από κράμα χάλυβα κάμπτεται σε σχήμα φιδιού και τα δύο άκρα είναι συγκολλημένα στα δοχεία εισόδου και εξόδου αντίστοιχα.
Οι ειδικές απαιτήσεις είναι:
1. Τα μέταλλα του υπερθερμαντήρα και των σωλήνων ατμού απαιτείται να έχουν επαρκώς υψηλή αντοχή ερπυσμού, ανθεκτική αντοχή και ανθεκτική πλαστικότητα. Στον υπολογισμό της αντοχής του σωλήνα υπερθερμαντήρα, το όριο αντοχής σε υψηλή θερμοκρασία είναι η κύρια βάση και, στη συνέχεια, χρησιμοποιείται το όριο ερπυσμού για τον έλεγχο .Όταν το μέταλλο του σωλήνα υπερθερμαντήρα είναι υψηλής αντοχής, αφενός μπορεί να εγγυηθεί την ασφαλή λειτουργία σε συνθήκες ερπυσμού, αφετέρου μπορεί να αποφύγει τη δυσκολία επεξεργασίας και λειτουργίας που προκαλείται από το πολύ παχύ τοίχωμα του σωλήνα.
2. Απαιτείται το μέταλλο του σωλήνα υπερθερμαντήρα να έχει καλή σταθερότητα στη μικροδομή και τις ιδιότητες κατά τη μακροχρόνια λειτουργία σε υψηλή θερμοκρασία.
3. Απαιτείται καλή απόδοση διαδικασίας, ειδικά η απόδοση συγκόλλησης είναι καλή. Ο σωλήνας υπερθερμαντήρα απαιτείται επίσης να έχει καλή απόδοση ψυχρής εργασίας.
4. Απαιτείται υψηλή αντοχή στην οξείδωση του χάλυβα. Γενικά απαιτείται το μέταλλο του σωλήνα υπερθερμαντήρα να οξειδώνεται σε βάθος μικρότερο από 0,1 mm/έτος σε θερμοκρασία λειτουργίας (δηλ. θερμοκρασία τοιχώματος σωλήνα).
Οι υπερθερμαντήρες και οι θερμαντήρες είναι σημαντικά μέρη για τις επιφάνειες θέρμανσης, που χρησιμοποιούνται για την αύξηση της θερμοκρασίας του ατμού, με στόχο τη βελτίωση της ενθαλπίας ατμού και περαιτέρω την αύξηση της απόδοσης της θερμικής κυκλοφορίας για τον σταθμό παραγωγής ενέργειας.
Οι υπερθερμαντήρες λειτουργούν για να θερμάνουν τον υπερθερμασμένο ατμό σε υπερθερμασμένο ατμό με μια συγκεκριμένη θερμοκρασία.Όταν αλλάζουν τα φορτία του λέβητα ή άλλες συνθήκες εργασίας, είναι απαραίτητο να βεβαιωθείτε ότι η θερμοκρασία υπερθερμασμένου ατμού είναι κανονική και εντός του επιτρεπόμενου εύρους διακύμανσης θερμοκρασίας.
Από τη θερμική κυκλοφορία στον σταθμό παραγωγής ενέργειας, οι αρχικές παράμετροι πίεσης και θερμοκρασίας είναι υψηλότερες, η θερμική απόδοση της κυκλοφορίας είναι καλύτερη ή η υγρασία ατμού του πίσω στροβίλου ατμού είναι πολύ υψηλή, επηρεάζοντας την ασφάλειά του.Ενώ η θερμοκρασία ατμού υπερχείλισης περιορίζεται από μεταλλικά υλικά, προς το παρόν, λόγω του περιορισμού των μεταλλικών υλικών, η υπερθερμασμένη θερμοκρασία για τους περισσότερους λέβητες σταθμών παραγωγής ηλεκτρικής ενέργειας εξακολουθεί να είναι μεταξύ 540-555 βαθμών και για να αποφευχθεί η υγρασία ατμού του πτερυγίου του ατμοστρόβιλου Το πίσω μέρος είναι πολύ μεγάλο, επομένως εφαρμόζεται μεσαίο σύστημα αναθέρμανσης.
οSerpentine TubeΣυμμορφωθείτε με τα ακόλουθα πρότυπα:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Βαθμός χάλυβα:
| Φερρίτης | Ωστενίτης | Διπλός | Super Duplex | Ni-Κράματα | Τιτάνιο |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Γρ.2 |
Σωλήνας από άλλα κράματα και ποιότητες χάλυβα μπορούν να παραχθούν κατόπιν συμφωνίας.
Μερικοί από τους ποιοτικούς ελέγχους που πραγματοποιούνται από εμάς περιλαμβάνουν:
| Δοκιμή διάβρωσης | Διενεργείται μόνο όταν ζητηθεί ειδικά από τον πελάτη |
| Χημική ανάλυση | Η δοκιμή έγινε σύμφωνα με τα απαιτούμενα πρότυπα ποιότητας |
| Καταστροφικές / Μηχανικές Δοκιμές | Εφελκυσμός |Σκληρότητα |Ισοπέδωση |Φλόγα |Φλάντζα |
| Reverse-bend και Re.επίπεδες δοκιμές | Πραγματοποιήθηκε σε πλήρη συμμόρφωση με τα σχετικά πρότυπα και τα πρότυπα ASTM A-450 και A-530, τα οποία διασφαλίζουν την απρόσκοπτη επέκταση, συγκόλληση και χρήση στο τέλος των πελατών |
| Δοκιμές δινορευμάτων | Έγινε για την ανίχνευση ομοιογενειών στο υπέδαφος με τη χρήση Digital Flaw-mark Testing System |
| Υδροστατικός έλεγχος | 100% Υδροστατικός Έλεγχος που πραγματοποιήθηκε σύμφωνα με τα πρότυπα ASTM-A 450 για τον έλεγχο διαρροής σωλήνα και τη μεγαλύτερη πίεση που μπορούμε να υποστηρίξουμε 20Mpa/7s. |
| Δοκιμή αέρα υπό πίεση | Για να ελέγξετε τυχόν ενδείξεις διαρροής αέρα |
| Οπτική επιθεώρηση | Μετά την παθητικοποίηση, κάθε μήκος σωλήνων και σωλήνων υποβάλλεται σε ενδελεχή οπτικό έλεγχο από εκπαιδευμένο προσωπικό για την ανίχνευση επιφανειακών ελαττωμάτων και άλλων ατελειών |
Συμπληρωματικός έλεγχος:Εκτός από τις παραπάνω δοκιμές, πραγματοποιούμε και συμπληρωματικές δοκιμές στα παραγόμενα προϊόντα.Οι δοκιμές που πραγματοποιούνται βάσει αυτού περιλαμβάνουν:
|
·Δοκιμές δινορευμάτων ·Δοκιμή OP ·Ακτινολογικός έλεγχος |
·Δοκιμή διάβρωσης ·Μικροδοκιμές ·Δοκιμή Μακροεντολών |
·Δοκιμή IGC ·Δοκιμή υπερήχων ·Δοκιμή διείσδυσης υγρού |
