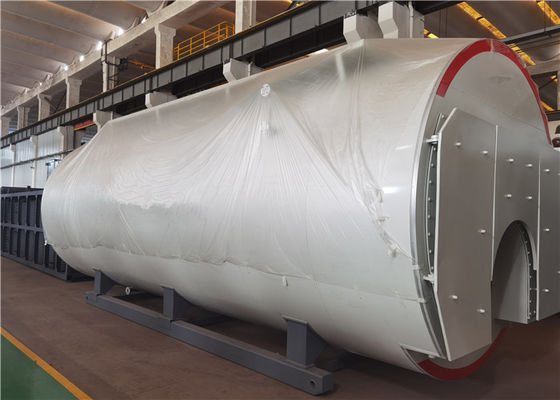

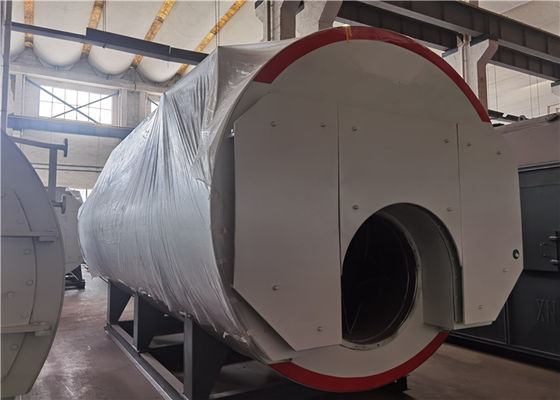

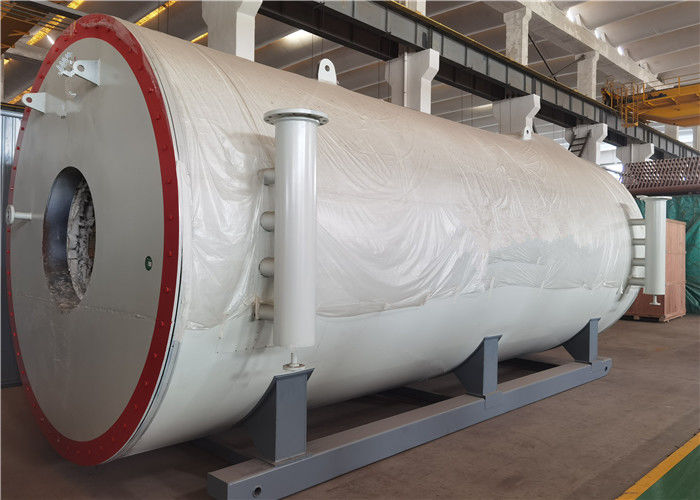

Οργανικός λέβητας μεταφορέων θερμότητας σωλήνων σκλήρυνσης αερίου ελαίου τύπων ASME YYL

YYL τύπων ASME οριζόντιος αερίου ελαίου λεβήτων σκλήρυνσης λέβητας μεταφορέων θερμότητας σωλήνων οργανικός

Τύπος προϊόντων

Κάθετος (οριζόντιος) λέβητας θερμότητας μαζούτ τύπων τύπων YYL (W) (αέριο)

Σειρά προϊόντων

Εκτιμημένη θερμική δύναμη: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Πίεση σχεδίου: 0.6MPa - 1.6MPa
Οι συγκεκριμένες παράμετροι παρουσιάζονται σε Table6

Δομικά χαρακτηριστικά γνωρίσματα αυτής της σειράς προϊόντων

• Υπάρχουν δύο τύποι δομών: κάθετος (YYL) και οριζόντιος (YYW).
• Η επιφάνεια λεβήτων υιοθετεί τη σφίγγω-σωλήνας-ρύθμιση με τη σπειροειδή δομή. Η καπνοδόχος υιοθετεί τη ρύθμιση τρεις-περασμάτων.
• Ένας προθερμαστής αέρα ή ένας μετασχηματιστής νερού/ατμού τακτοποιείται πίσω από το λέβητα, που μειώνει τη θερμοκρασία, βελτιώνοντας τη θερμική αποδοτικότητα του λέβητα.
• Η γρήγορη ανοίγοντας πόρτα ή η πόρτα παρατήρησης είναι εξοπλισμένη για διευκόλυνση του ελέγχου της εσωτερικών επιθεώρησης και της συντήρησης.

• Τεχνική παράμετρος

  Ικανότητα t/d γραμμών παραγωγής τσιμέντου		1000	2500	5000	10000
  Ροή Nm3/h κολπίσκων λεβήτων	Κλίβανος (μπροστινός)	60000	88000	243000	472000
  	Κλίβανος (ουρά)	76000	170000	328000	612000
  Αέριο κολπίσκων λεβήτων temperature℃	Κλίβανος (μπροστινός)	370	360	380	390
  	Κλίβανος (ουρά)	360	320~360	330	330
  Εκτιμημένη εξάτμιση t/h	Κλίβανος (μπροστινός)	5.8	7.25	24	50
  	Κλίβανος (ουρά)	7.5	10~15.8	20~24.6	35.5
  Εκτιμημένο MPA πίεσης ατμού	Κλίβανος (μπροστινός)	1.25	1.25	1.25	1.25
  	Κλίβανος (ουρά)	1.25	1.25	1.25	1.25
  Εκτιμημένος ατμός temperature℃	Κλίβανος (μπροστινός)	340	330	350	360
  	Κλίβανος (ουρά)	340	300~340	310	310
  Δομή λεβήτων	Κλίβανος (μπροστινός)	Κάθετος	Κάθετος	Κάθετος	Κάθετος
  	Κλίβανος (ουρά)	Κάθετος	Κάθετος και οριζόντιος	Κάθετος και οριζόντιος	Κάθετος

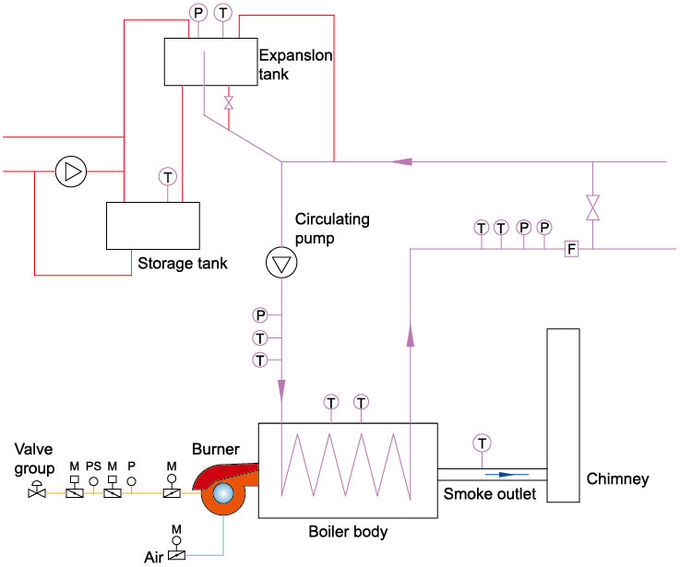

Θερμικό διάγραμμα συστημάτων λεβήτων πετρελαίου/αερίου

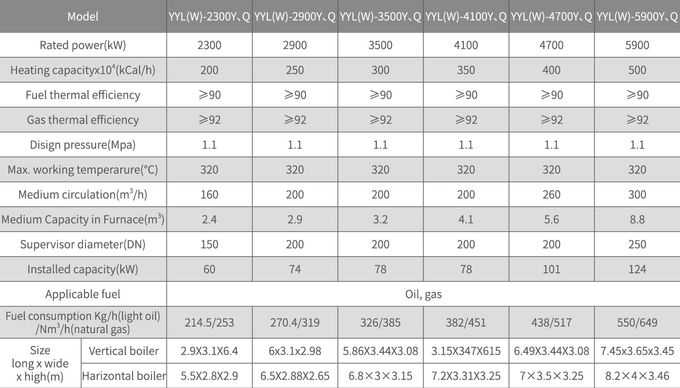

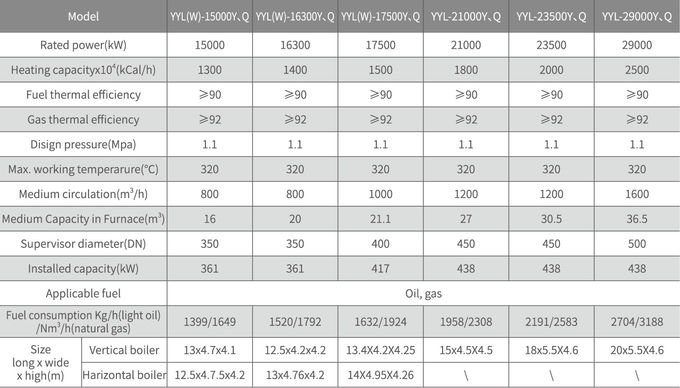

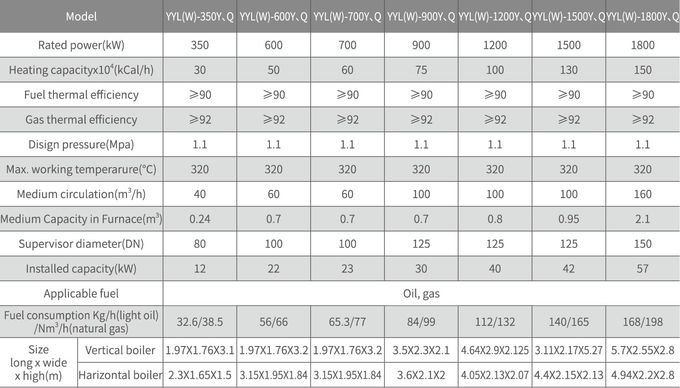

Πίνακας 6 παραμέτρων
