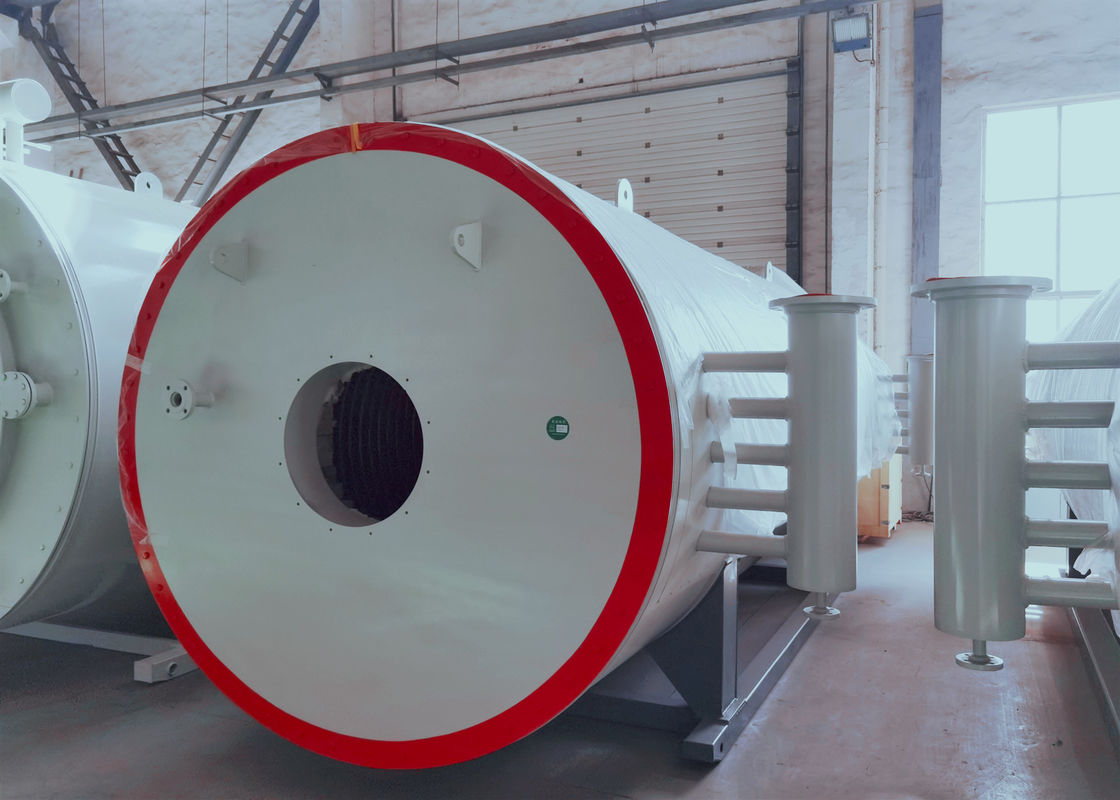

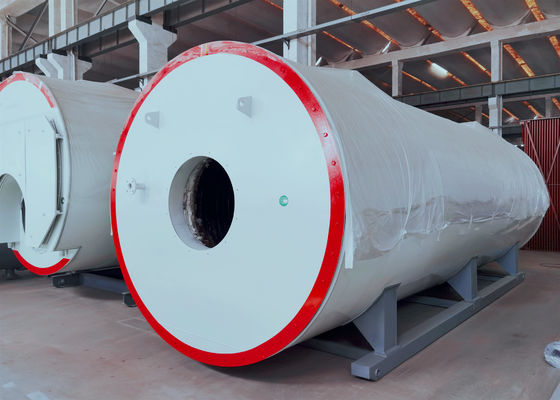

Τυποποιημένος 75kCal/H οριζόντιος πετρελαιοκίνητος λέβητας ατμού ASME
Product Details
| Όνομα προϊόντων: | Οργανικός λέβητας μεταφορέων θερμότητας αερίου/πετρελαίου | Υλικό των σωλήνων μέσα: | 20 GB3087 |
|---|---|---|---|
| Εφαρμογή: | Πετροχημικός, χημικός, εκτύπωση, τρόφιμα | Λέξεις κλειδιά: | Λέβητας πετρελαίου μεταφοράς θερμότητας |
| Λιμένας φόρτωσης: | Σαγκάη | Εκτιμημένη θερμική δύναμη: | 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr) |
| Επισημαίνω |
900kw πετρελαιοκίνητος λέβητας ατμού,75kCal/h πετρελαιοκίνητοι λέβητες θέρμανσης,Τυποποιημένος τροφοδοτημένος πετρέλαιο λέβητας ASME |
||
Product Description
ASME/GB τυποποιημένος οριζόντιος λέβητας μεταφορέων θερμότητας πετρελαίου/αερίου οργανικός
Εισαγωγή προϊόντων:
Ο λέβητας μεταφορέων θερμότητας πετρελαίου (αέριο) οργανικός είναι συγκεντρωμένη αναγκασμένος - κάθετος λέβητας πετρελαίου κυκλοφορίας (αέριο). Η επιφάνεια θέρμανσης αυτής της σειράς λεβήτων έχει μια συμπαγή δομή. Η επιφάνεια θέρμανσης αποτελείται από τους εσωτερικούς και εξωτερικούς πολύ τακτοποιημένους δίσκους. Ο εσωτερικός σωλήνας σπειρών είναι μια ακτινοβόλος επιφάνεια θέρμανσης, και η εξωτερική επιφάνεια του εξωτερικού σωλήνα σπειρών και του εσωτερικού σωλήνα σπειρών διαμορφώνει μια εκ μεταφοράς επιφάνεια θέρμανσης. Ο λέβητας αποτελείται από το ανώτερο σώμα και τη χαμηλότερη αίθουσα καύσης, η οποία συνδυάζεται στην περιοχή. Αφότου καίγεται πλήρως η καύση στην αίθουσα καύσης και η μεγαλύτερη μέρος της θερμότητας απορροφάται από την ακτινοβόλο επιφάνεια θέρμανσης, το υψηλής θερμοκρασίας αέριο σωλήνων εισάγει την εκ μεταφοράς επιφάνεια θέρμανσης για την ανταλλαγή θερμότητας. Μετά από να αφήσει το λέβητα, ο αέρας που απαιτείται για την καύση λεβήτων θερμαίνεται στον προθερμαστή αέρα, και έπειτα το αέριο σωλήνων στέλνεται στην καπνοδόχο από τον προκληθε'ντα ανεμιστήρα σχεδίων μέσω του συλλέκτη σκόνης και απαλλάσσεται στην ατμόσφαιρα.
Χαρακτηριστικά γνωρίσματα δομών αυτής της σειράς προϊόντων:
- Η επιφάνεια λεβήτων υιοθετεί τη σφίγγω-σωλήνας-ρύθμιση με τη σπειροειδή δομή. Η καπνοδόχος υιοθετεί τη ρύθμιση τρεις-περασμάτων.
- Ένας προθερμαστής αέρα ή ένας μετασχηματιστής νερού/ατμού τακτοποιείται πίσω από το λέβητα, που μειώνει τη θερμοκρασία, βελτιώνοντας τη θερμική αποδοτικότητα του λέβητα.
- Η γρήγορη ανοίγοντας πόρτα ή η πόρτα παρατήρησης είναι εξοπλισμένη για διευκόλυνση του ελέγχου της εσωτερικών επιθεώρησης και της συντήρησης.
Θερμικό διάγραμμα συστημάτων λεβήτων πετρελαίου/αερίου
Σειρά Prodcut:
Εκτιμημένη θερμική δύναμη: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Πίεση σχεδίου: 0.6MPa - 1.6MPa
Οι συγκεκριμένες παράμετροι παρουσιάζονται στον πίνακα κατωτέρω.
Κάποια προδιαγραφή προτύπων:
| Πρότυπο | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Δύναμη ποσοστού (KW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Θέρμανση capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Θερμική αποδοτικότητα καυσίμων | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Θερμική αποδοτικότητα αερίου | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Πίεση σχεδίου (MPA) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Μέγιστη θερμοκρασία εργασίας (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Μέση κυκλοφορία (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Μέση ικανότητα σε έναν φούρνο (μ3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2.1 | |
| Διάμετρος εποπτών (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Εγκατεστημένη ικανότητα (KW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Εφαρμόσιμα καύσιμα | πετρέλαιο, αέριο | |||||||
| Κατανάλωση Kg/hl (ελαφρύ πετρέλαιο) /Nm3/h καυσίμων (φυσικό αέριο) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Μέγεθος μακρύ Χ ευρύ Χ υψηλό (μ) | Κάθετος λέβητας | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Οριζόντιος λέβητας | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
