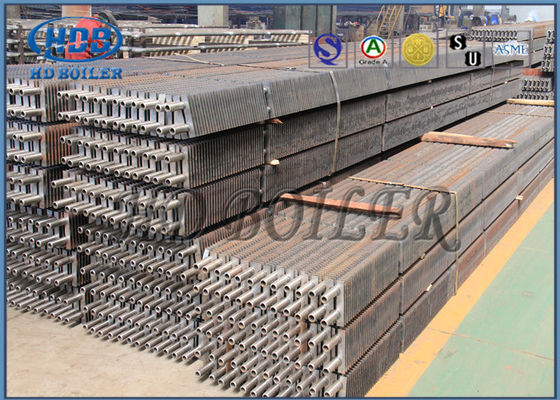

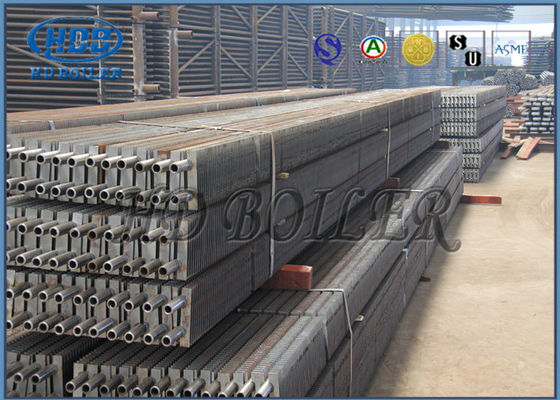

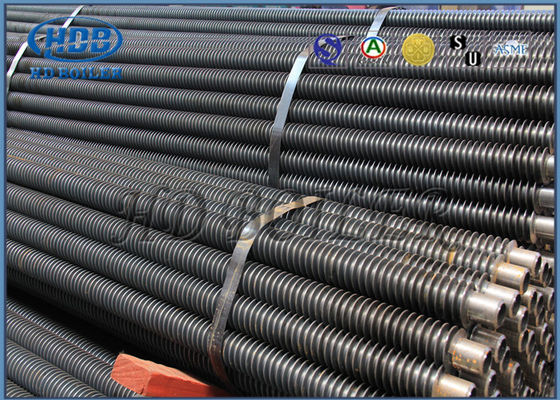

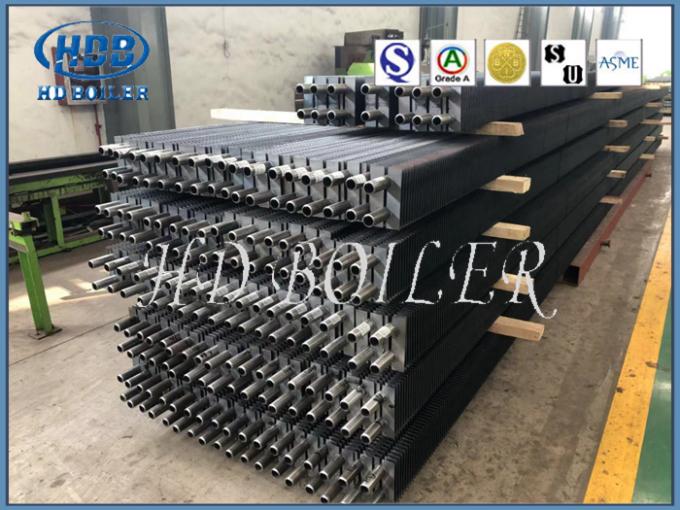

Ανοξείδωτος ανταλλάκτης θερμότητας σωλήνων πτερυγίων χάλυβα άνθρακα για τον εξοικονομητή εγκαταστάσεων παραγωγής ενέργειας
Περιγραφή προϊόντων
Οι σωλήνες πτερυγίων είναι ένα σημαντικό μέρος του λέβητα για τις εγκαταστάσεις stantion χρησιμότητας/δύναμης.
Τα προϊόντα μας περιλαμβάνουν το σωλήνα πτερυγίων, εξωθημένος σωλήνας πτερυγίων, ενώνοντας στενά σωλήνας πτερυγίων, σωλήνας πτερυγίων τύπων L/LH, σωλήνας πτερυγίων τύπων Χ με υλικό A179/Alu1060, ανοξείδωτο, χαλκός, χαλκός Nicke και ούτω καθεξής.
Συγκεκριμένες παράμετροι όπως κατωτέρω:
| Τεχνικές παράμετροι |
Ο υψηλός βαθμός του πτερυγίου 016mm (ή διάμετρος εξωτερικού του πτερυγίου φ25-φ75)
Πίσσα των πτερυγίων 2.05.0mm Μήκος ο σωλήνας 0,5~ 14m. |
| Ενιαίος κυλώντας finning σωλήνας μετάλλων |
Καθαρό αργίλιο 1060 ή κράμα αργιλίου 6063,6061.
Η εξωτερική διάμετρος θα είναι λιγότερο από 40mm |
| Διπλός κυλώντας finning σωλήνας μετάλλων |
Σωλήνας-βασισμένη προστασία από το εξωτερικό στρώμα του αργιλίου
οι σωλήνες, αντιδιαβρωτικός, σωλήνας-που βασίζονται μπορούν να αποτελεσθούν από το σωλήνα χάλυβα άνθρακα, εκτός από, ανοξείδωτο
ο σωλήνας χάλυβα και ο σωλήνας χαλκού μπορούν επίσης να χρησιμοποιηθούν, καθώς επίσης και σωλήνας κραμάτων τιτανίου |
| Συσκευασία |
Οι?????????? σωλήνες αργιλίου συσκευάζονται καλά στην πλαστική ταινία στον εσωτερικό και το χάλυβα fram
στον εξωτερικό |
Πλεονέκτημα
1.Increase η περιοχή μεταφοράς θερμότητας έξω από το σωλήνα
Ο σωλήνας πτερυγίων επεκτείνει την περιοχή μεταφοράς θερμότητας έξω από τον ελαφρύ σωλήνα, και η επιφάνεια μεταφοράς θερμότητας μεταφοράς αποτελείται από την εκτεταμένη επιφάνεια και την ελαφριά επιφάνεια σωλήνων. Κάτω από το ίδιο μέγεθος μορφής, η περιοχή μεταφοράς θερμότητας είναι πολύ μεγαλύτερη από αυτή του ελαφριού σωλήνα, κατά συνέπεια βελτιώνοντας σημαντικά την ικανότητα μεταφοράς θερμότητας έξω από το σωλήνα και την αποδοτικότητα μεταφοράς θερμότητας του αποταμιευτή άνθρακα.
2. Στρογγυλοποίηση της δομής ανταλλακτών θερμότητας
Η δέσμη σωλήνων πτερυγίων αυξάνει την περιοχή μεταφοράς θερμότητας στον όγκο του σώματος μονάδων, και μειώνει τον όγκο του ανταλλάκτη θερμότητας όταν η μεταφορά θερμότητας είναι η ίδια.
3. Ενισχύστε τους όρους μεταφοράς θερμότητας
Τα πτερύγια για να διαμορφώσουν το μικρό λαβύρινθο του τομέα ταχύτητας αερίου σωλήνων είναι μια υψηλή μέση και χαμηλά και στις δύο πλευρές, και η επιρροή του τομέα θερμοκρασίας, ο μικρός σωλήνας που η μέση ταχύτητα θα είναι υψηλότερη, μπορεί να αυξήσει τη διαταραχή ροής αέρα μεταξύ των πτερυγίων, να προκαλέσει το χωρισμό στρώματος ορίου ροής και την ανάπτυξη κύκλων, και η εκλέπτυνση των πτερυγίων στο στρώμα ορίου ροής και το θερμικό στρώμα ορίου, να κοντύνει το μήκος του στρώματος ορίου ροής, βοηθά να καταστρέψει το στρώμα ορίου του ελασματικού υποστρώματος, τα οποία έχουν την επίδραση της ενίσχυσης της μεταφοράς θερμότητας.
4. Μειώστε την αντίσταση ροής του ρευστού έξω από το σωλήνα
Στην κατεύθυνση των πτερυγίων και τον καθαρισμό της κατεύθυνσης ροών αέρος της παράλληλης περίπτωσης πτερυγίων, αν και οι τρικλισμένες δέσμες πτερυγίων ανά σειρά της αντίστασης εξαερισμού είναι περίπου 1,2 φορές του ελαφριού σωλήνα, υπό τους ίδιους όρους, αλλά στη διάσταση της τράπεζας σωλήνων το πτερύγιο είναι σχετικά ελαφριά δέσμη σωλήνων κάθε σειρά της αύξησης της περιοχής ανταλλαγής θερμότητας είναι μακρινή μεγαλύτερες από 1,2 φορές, κατά συνέπεια μπορεί να μειώσει τον αριθμό σειράς δεσμών σωλήνων, που κάνει τη μείωση στη συνολική δύναμη Yin ανταλλακτών θερμότητας. Συγχρόνως, δεδομένου ότι η ικανότητα μεταφοράς θερμότητας του σωλήνα πτερυγίων βελτιώνεται πολύ, η ρευστή ταχύτητα έξω από το σωλήνα μπορεί να μειωθεί κατάλληλα υπό τον όρο η εξασφάλιση της ικανότητας μεταφοράς θερμότητας, ενώ η αντίσταση ροής είναι γενικά ανάλογη προς το τετράγωνο της ταχύτητας, έτσι η μείωση της ρευστής ταχύτητας μπορεί να μειώσει την αντίσταση ανταλλακτών θερμότητας και να κερδίσει κόστος λειτουργίας.
Μειώστε την ένδυση επιφάνειας θέρμανσης
Όταν το gas-solid διφασικό ρευστό καθαρίζει την επιφάνεια θέρμανσης, όταν θα προκαλέσουν τα στερεά μόρια που συναρμόζονται στη ροή ροής μέσω της επιφάνειας ανταλλακτών θερμότητας, του αντίκτυπου και της τέμνουσας επιφάνειας ανταλλακτών θερμότητας την ένδυση της επιφάνειας θέρμανσης, και το ποσό ένδυσης είναι άμεσα ανάλογο προς το κυβικό τετράγωνο της ρευστής ταχύτητας. Δεδομένου ότι η ικανότητα μεταφοράς θερμότητας του σωλήνα πτερυγίων βελτιώνεται, η ταχύτητα του ρευστού έξω από το σωλήνα μπορεί να μειωθεί και η ένδυση της επιφάνειας θέρμανσης μπορεί να μειωθεί πολύ. Συγχρόνως, τα χαρακτηριστικά δομών του σωλήνα πτερυγίων μπορούν να επιτρέψουν το ρευστό που διατρέχει του σωλήνα πτερυγίων στους όρους ροής μορφής συμβάλλοντες να μειώσουν την ένδυση σε κάποιο βαθμό, αποδυναμώνοντας κατά συνέπεια τη ζημία αριθμού που προκαλείται από τον αντίκτυπο και την κοπή των μικρών στερεών μορίων στην επιφάνεια θέρμανσης.
Προδιαγραφές
Προκειμένου να εξασφαλιστεί ότι αυτές οι μονάδες ικανοποίησαν τις προσδοκίες πελατών, μια σειρά δοκιμής -διαδικασίας εκτελέσθηκε σύμφωνα με το σύστημα ελέγχου ποιότητας των προϊόντων σωλήνων πτερυγίων. Επιπλέον, η ποιότητα των προϊόντων ελέγχθηκε επίσης από μια ανεξάρτητη εξεταστική επιχείρηση onsite.
| Υλικό σωλήνων βάσεων |
Ανοξείδωτο, χάλυβας άνθρακα, χάλυβας κραμάτων, κράμα χαλκού, αργίλιο, SA179 |
| Υλικό πτερυγίων |
Αργίλιο, κράμα χαλκού, ανοξείδωτο, χάλυβας άνθρακα |
| Πρότυπα |
ASME SA213/ASTM ASME EA 106, ASME SA178, ASTM B1111 |
| Βάθος πτερυγίων |
0.53mm |
| Σωλήνας O.D βάσεων |
12.718mm |
| Πτερύγια ανά ίντσα |
8-20Nos (ως αίτημα του πελάτη) |
| Απαίτηση δοκιμής |
Δοκιμή σωματικών ιδιοτήτων, ανάλυση χημικής σύνθεσης, μη καταστρεπτική δοκιμή, άλλες επιθεώρηση και δοκιμή ως απαίτηση του πελάτη. |
| Εφαρμογή |
Αεροψυχραντήρας, ψυγείο αέρα δαπανών, συμπυκνωτής, εξατμιστήρας, ρευστό δοχείο ψύξης, δοχείο ψύξης αερίου, ελαιοψυκτήρας, θερμαντικό σώμα, ψύξη, ατμός στην ανταλλαγή θερμότητας αέρα, έξοχη θερμάστρα κ.λπ. |
