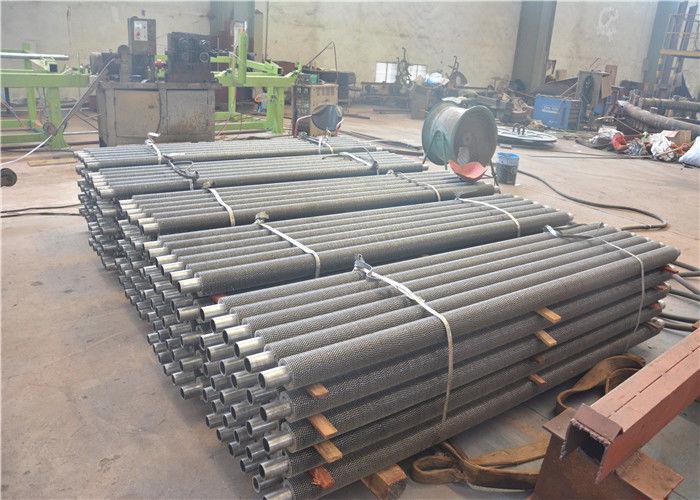

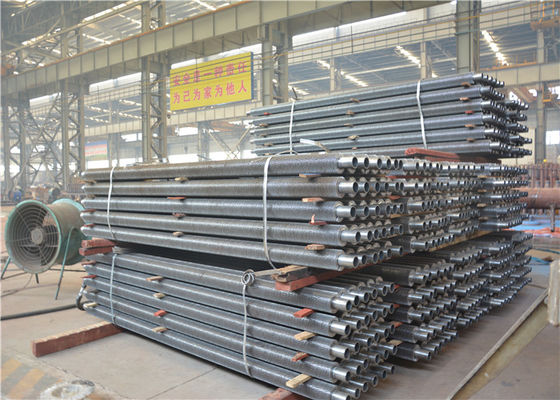

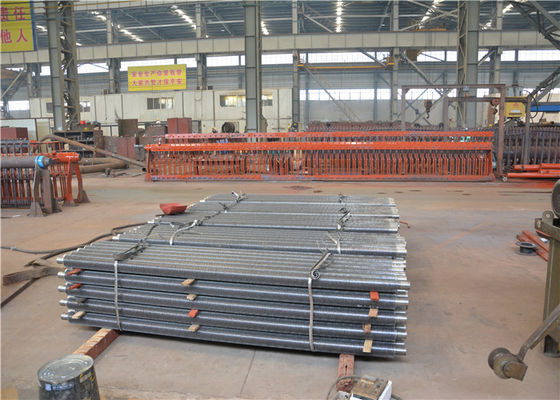

Προσαρμοσμένος σωλήνας πτερυγίου λέβητα εξωθημένο για εξοικονομητή, συγκόλληση υψηλής συχνότητας
Εισαγωγή Προϊόντος
Σε σύγκριση με τους παραδοσιακούς σωλήνες πτερυγίων ή τους σπειροειδείς σωλήνες, ο σωλήνας H-fin μπορεί να επεκτείνει πολύ τη θερμαντική επιφάνεια.Όταν η έκταση της επίδρασης της μεταφοράς θερμότητας είναι η ίδια .
Ο εξοικονομητής σωλήνα H-fin καταλαμβάνει λιγότερο χώρο.Εκτός από το Heconomizer, το Hsuperheater, τον αερόθερμο H και πολλά άλλα προϊόντα, οι σωλήνες πτερυγίων H έχουν συμπεριληφθεί στον «Κινεζικό κατάλογο προϊόντων υψηλής τεχνολογίας».

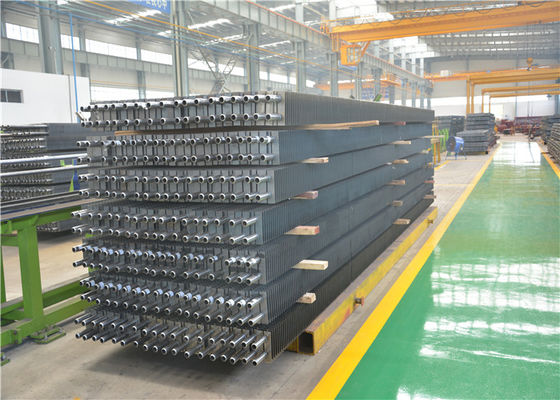

Οι σωλήνες H-fin έχουν δύο χαλύβδινους δίσκους, με σωλήνες φθορισμού συμμετρικά συγκολλημένους μεταξύ τους για να σχηματίσουν πτερύγια (πτερύγια κομματιού πεταλούδας) δημιουργώντας ένα σχήμα που μοιάζει κάπως με το γράμμα "H", δημιουργώντας μια αποτελεσματική εξοικονόμηση ενέργειας, επέκταση θέρμανσης επιφάνειας. Οι σωλήνες έχουν επίσης υψηλό ποσοστό συγκολλήσεων σύντηξης και αντοχή σε εφελκυσμό συγκόλλησης. Ο σωλήνας H-fin συναρμολογείται με τον εξοικονομητή H, ο οποίος έχει υψηλή απόδοση, μικρή αντίσταση, λιγότερη φθορά και μικρό βάρος.
| Σωλήνες θερμότητας/FIN από ανοξείδωτο χάλυβα |
| ΕΝΑεφαρμογή |
Χρησιμοποιείται ευρέως για εναλλάκτη θερμότητας, κλιματιστικό, ψυγείο, εξοικονομητή
και άλλα μέρη της θερμικής βιομηχανίας. |
| Υλικό σωλήνα βάσης |
Ανοξείδωτος |
| Υλικό πτερυγίων |
Ανοξείδωτος |
| Τύπος σωλήνα βάσης |
Άνευ ραφής, Συγκολλημένο |
| Τύπος πτερυγίων |
L,U,W |
| OD σωλήνων βάσης |
15 mm-219 χλστ |
| WT σωλήνων βάσης |
1,5-6mm |
| Ύψος πτερυγίων |
8 χιλιοστά-30 mm |
| WT πτερυγίων |
0,8 χλστ-3,0 χλστ |
| Βήμα πτερυγίων |
2,3μ-20 mm |
| Μήκος κενής περιοχής |
σύμφωνα με το αίτημα του Πελάτη. |
| Μήκος σωλήνων με πτερύγια |
≤23μ |
Τα προϊόντα μας μπορούν να τροποποιηθούν σύμφωνα με τις ανάγκες των πελατών μας και την κατάσταση. Σχεδιάζουμε και κατασκευάζουμε ασφαλείς, αξιόπιστους και αποδοτικούς σωλήνες H-fin. Έχει επίσης ολοκληρώσει αυτόνομα συστήματα διασφάλισης ποιότητας προϊόντων. Η παραγωγή σωλήνων H-fin είναι με υψηλή αποδοτικότητα μεταφοράς θερμότητας, έχουν αντίσταση στα καυσαέρια και είναι σχεδιασμένα για μικρό χώρο.
| Τεχνικές παράμετροι |
Ο υψηλός βαθμός πτερυγίου 0-16mm (ή εξωτερική διάμετρος πτερυγίου φ25-φ75).
Βήμα πτερυγίων 2,0-5,0 mm;Μήκος σωλήνα πτερυγίων 0,5~ 14m. |
| Μονός μεταλλικός κυλιόμενος σωλήνας πτερυγίων |
Καθαρό αλουμίνιο 1060 ή κράμα αλουμινίου 6063,6061.
Η εξωτερική διάμετρος πρέπει να είναι μικρότερη από 40 mm |
| Διπλός μεταλλικός κυλιόμενος σωλήνας πτερυγίων |
Προστασία με βάση το σωλήνα από το εξωτερικό στρώμα αλουμινίου
σωλήνες, ανθεκτικοί στη διάβρωση, με βάση τους σωλήνες μπορούν να κατασκευαστούν από σωλήνα ανθρακούχου χάλυβα, επιπλέον από ανοξείδωτο
Μπορεί επίσης να χρησιμοποιηθεί χαλύβδινος σωλήνας και σωλήνας χαλκού, καθώς και σωλήνας από κράμα τιτανίου |
| Πακέτο |
Οι σωλήνες με πτερύγια αλουμινίου είναι καλά συσκευασμένοι σε πλαστική μεμβράνη στο εσωτερικό και το χαλύβδινο πλαίσιο
στο εξωτερικό |
Προδιαγραφές
1).Προσθέστε την περιοχή ανταλλαγής θερμότητας και μειώστε τον αριθμό των σωλήνων, αυξήστε επίσης την περιοχή του τμήματος ροής καπνού για να μειώσετε την ταχύτητα του καπνού και την τριβή.
2).Ο σωλήνας πτερυγίου τύπου H μπορεί να κατασκευαστεί σε διπλό σωλήνα πτερυγίου τύπου H, υψηλής ακαμψίας για να ταιριάζει σε μεγάλη σειρά σωλήνων.
3).Ο εξοικονομητής πτερυγίων τύπου H είναι τοποθετημένος στη σειρά για να κάνει το χώρο σε πολλές μικρές ζώνες, με μέση ροή αέρα για μείωση της τριβής.
4).Με ίσιο κανάλι για να αποκτήσετε το καλύτερο αποτέλεσμα φουσκώματος τέφρας.
5).Η συμπαγής δομή για μείωση του βάρους και μείωση του κόστους κατασκευής.
| Υλικό σωλήνων βάσης |
Ανοξείδωτος χάλυβας, Ανθρακούχο Χάλυβας, Κραματοποιημένος Χάλυβας, Κράμα Χαλκού, Αλουμίνιο, SA179 |
| Υλικό πτερυγίων |
Αλουμίνιο, κράμα χαλκού, ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα |
| Πρότυπο |
ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 |
| Βάθος πτερυγίων |
0,5-3mm |
| Σωλήνας βάσης OD |
12,7-18 χλστ |
| Πτερύγια ανά ίντσα |
8-20 Όχι (ως αίτημα του πελάτη) |
| Απαίτηση δοκιμής |
Δοκιμή φυσικής ιδιότητας, ανάλυση χημικής σύνθεσης, μη καταστροφική δοκιμή, άλλη επιθεώρηση και δοκιμή ως απαίτηση του πελάτη. |
| Εφαρμογή |
Ψύκτης αέρα, Ψυκτικός αέρας φόρτισης, Συμπυκνωτής, Εξατμιστήρας, Ψύκτης υγρών, Ψύκτης αερίου, Ψύκτης λαδιού, Καλοριφέρ, Ψύξη, Ανταλλαγή θερμότητας ατμού σε αέρα, υπερθέρμανση κ.λπ. |
